金属管浮子流量计原理与结构
点击次数：4301 发布时间：2021-03-16 09:07:04

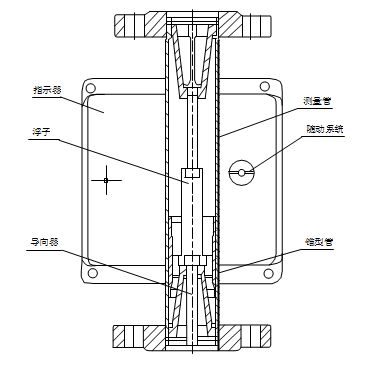

金属管浮子流量计结构
金属管浮子流量计工作原理
被测介质自下而上流经测量管浮子上下端产生差压 形成上升力，当浮子所受上升力大于浸在流体中浮子重 量，浮子便上升，环隙面积随之增大，环隙处流体流速 讯速下降，浮子上下端差压降代，作用于浮子的上升力 随着减小，直到上升力与浸在流体中浮子重量平衡时， 浮子便稳定在某一位置，浮子位置的高低即对应着被测 介质流量的大小。
浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子 的移动而变化。

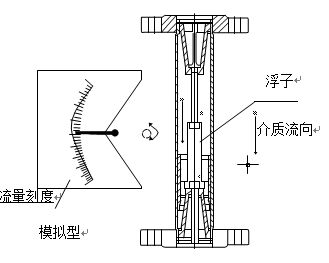

a.对于就地型，由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此 时流量大小。

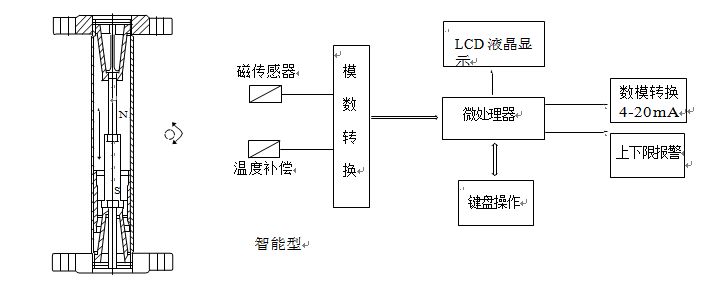

b.对于智能型，由智能型指示器中的随动磁钢与浮子的 内磁耦合，而发生转动，同时带动传感磁钢及指针，通过一 个磁传感器将磁场变化转化成电信号，经A/D变换，数字滤 波，温度补偿，微处理器处理，D/A输出，LCD液晶显示，来 显示出瞬时流量及累积流量大小。
金属管浮子流量计主要特点
1、适用于小口径和低流速介质流量测量
2、工作可靠，维护量小，寿命长
3、对于直管段要求不高
4、较宽的流量比10：1
5、双行大液晶显，可选现场瞬时/累计流量显示，可带背光
6、单轴灵敏指示
7、非接触磁耦合传动
8、全金属结构，适于高温、高压和强腐蚀性介质
9、可用于易燃、易爆危险场合
10、可选二线制、电池、交流供电方式
11、多参数标定功能
12、带有数据恢复，数据备份及掉电保护功能
