什么是钟罩式气体流量标准装置
点击次数：3102 发布时间：2020-08-17 09:14:02
钟罩式气体流量标准装置又称动态法气体流量标准装置，它是以气体为介质，用来对气体流量计进行检定、校准和检验的流量标准设备。
该装置的构成、工作原理和准确度等级如下。
(1)结构

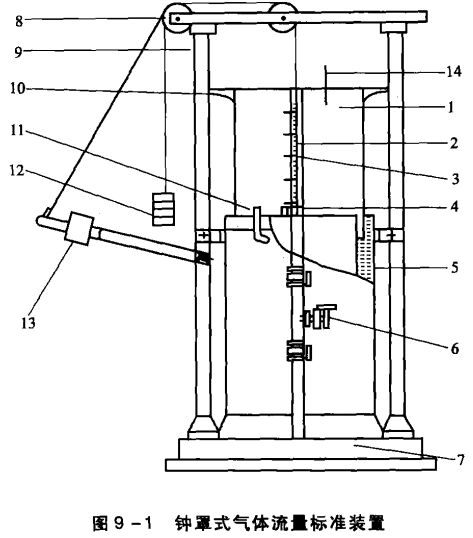

如图9一1所示，装置一般由钟罩、光电发讯器、液槽、压力补偿机构、气源和试验管道等构成。
(2)工作原理
如图9-1所示，装置是由可移动的钟罩和固定的液槽构成一个容积可变的密封空腔。钟罩下降过程中通过压力补偿机构，
1-钟罩；2-标尺；3-挡板；4-光电发讯器；5-液槽；6-调节阀门；7-底座；8-滑轮；9-导柱；10-外导轮；11-水位计；12-平衡重锤；13-压力补偿机构；14-温度计
使其内部气体压力保持一定值，不随钟罩浸入密封液体中的深度而变化。钟罩两挡板之间的容积是固定的，测出两挡板先后通过光电发生器所经历的时间，可计算出瞬时流量。
(3)准确度等级
装置的准确度等级有:0.2级、0.5级、1.0级3种。
