磁翻板液位计内部结构
点击次数：2321 发布时间：2021-03-25 09:26:13
磁翻板液位计共有三部分组成：非磁性材料立管、磁性浮子及磁性显示翻板。其中非磁性材料立管一般采用不锈钢管或钛钢管,其长度要略长于需要监控的液面高度；磁性浮子外壳系用薄不锈钢板焊制而成，内镶嵌强磁铁棒，磁性浮子放在立管内；磁性显示翻板用卡环固定在立管外侧，立管上、下两端用法兰盖封死，在立管zui低位置安装排污管。在液位显示器安装时应保证立管的垂直度，以使浮子在立管内能自由浮动。

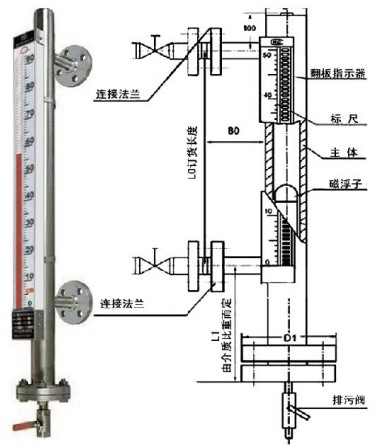

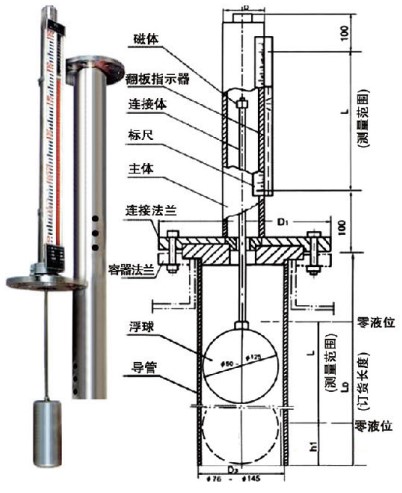

磁翻板液位计是由翻板指示器、标尺、主体管道、磁性浮子、连接法兰、排污阀组成。
