涡街流量计在测量压缩空气注意事项

点击次数：2994 发布时间：2021-03-09 03:00:56

涡街流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。是利用液体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量。用于压缩空气计量的性价比较高的是涡街流量计。

对压缩空气流量来说，常常会用到的两个名词，标况流量和工况流量。

标况流量是温度20℃ ，1个大气压力下的流量，单位一般是Nm3/min，我们一般说空压机气量为20m3其实是标况流量; 工况流量就是在工作状态下的温度和压力下的流量，单位一般用m3/min表示。

涡街流量计测量压缩空气注意点：

1.如果安装流量计的空压机出口管路振动很大，建议不选择涡街流量计而选择其他类型的流量计(比如热式质量流量计或者金属浮子流量计，具体选用哪种根据实际情况定);如果一定要在有明显振动的管路安装涡街流量计，空压机管路必须做减振措施，建议的减振措施为接口管路要用特殊的金属橡胶软管。

2.如果用户要显示标况流量怎么办?

显示标况流量涡街流量计需带温度压力补偿自动积算，需要配置压力变送器，温度变送器，流量积算显示仪;很多时候，温度对精度的压力影响很小，常时间来看，可以不考虑温度，大多数情况单独配置压力变送器也可以。

涡街流量计的安装注意点：

正确安装传感器是确保测量精确可靠的*要前提，若在安装地点和方式选择上失误轻者影响测量精度，重者会影响传感器的使用寿命，甚至损坏传感器。

①保证适当的直管段

安装传感器时，一般要求上游直管段长度15-40DN，下游段长度5DN，可根据上下游管道的情况适当调整，以保证测量精度。传感器也应避免在架空的非常长的管道上安装传感器，这样时间一长后，由于传感器的下垂容易使传感器与法兰间的密封泄漏，若不得已要安装时，必须在传感器的上下游2D处分别设置管道支架等紧固装置。

②避免较强的振动

传感器应避免安装在振动较强的管道上，若不得已要安装时，必须采用减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防震垫。在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。

③根据测量流体选择合适的安装方式

在对高压风测量时，可以选择将传感器安装于水平管道或垂直管道上，但如果高压风中水份含量较高，水平安装时传感器应安装在管线的较高处，垂直安装时气体流向应由下向上。无论水平或垂直安装，流体流向必须与传感器表体上的流向箭头保持一致。

④对外部环境的要求

传感器避免安装在温度变化很大的场所和设备的热辐射范围内，若必须安装，应有隔热通风措施。在潮湿、含有腐蚀性气体的环境中安装时，必须做好防潮及隔离措施。另外，因为电噪声会干扰传感器的正确测量，因此安装位置要远离大功率变压器、电机等干扰设备。

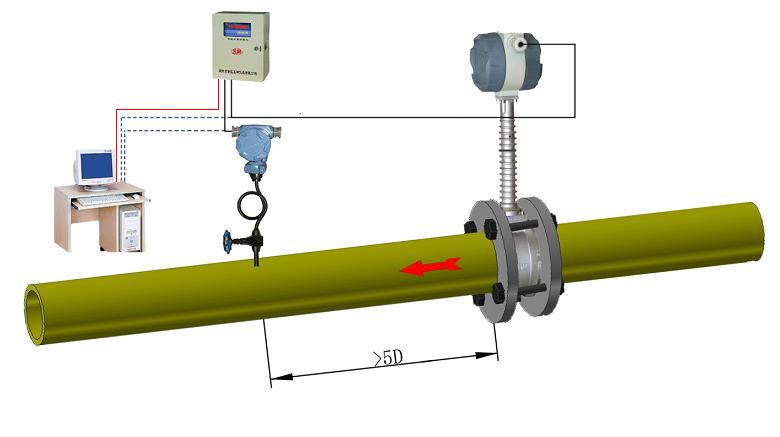

涡街流量计安装示意图
