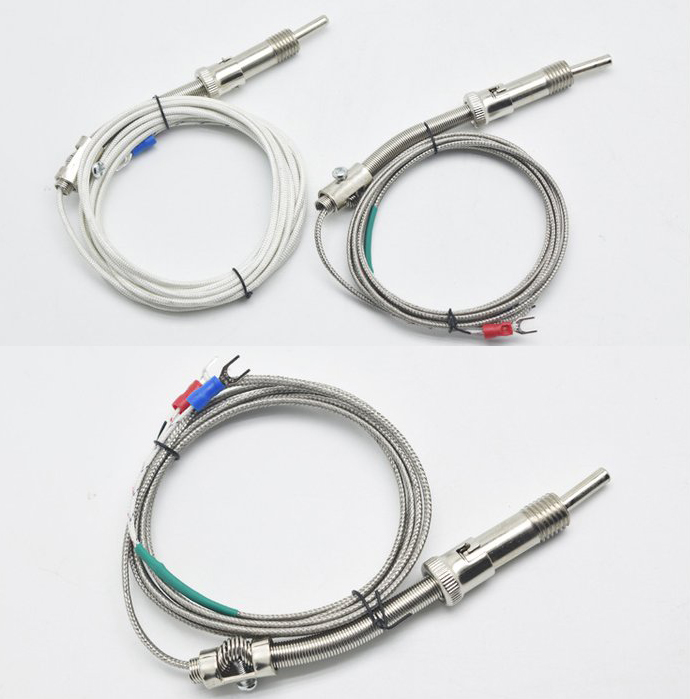

螺钉式热电偶
- 品*：JKM/凯铭仪表
- 型号：JKM-WR
- 测量范围：0～1800℃
- 精度等级：±1.5℃或±0.25%t
- 公称通径：φ3～φ8
- 适用介质：液体 蒸汽 气体 固体表面
- 工作压力：螺纹/法兰/固定
- 工作温度：0～1800℃
- 供电方式：24VDC
- 订货号：HMHMLGDRO822
螺钉式热电偶产品概述
30.cc娱乐压簧固定式热电偶通过压簧将热电偶端部与被测物的表面紧贴，以提高测量的可靠性和准确性。它与显示仪表等配套使用，可直接测量 0~400 ℃范围内的温度。压簧固定热电偶安装是将其固定在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，*后拧上锁紧卡套。
螺钉式热电偶结构原理
压簧式热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

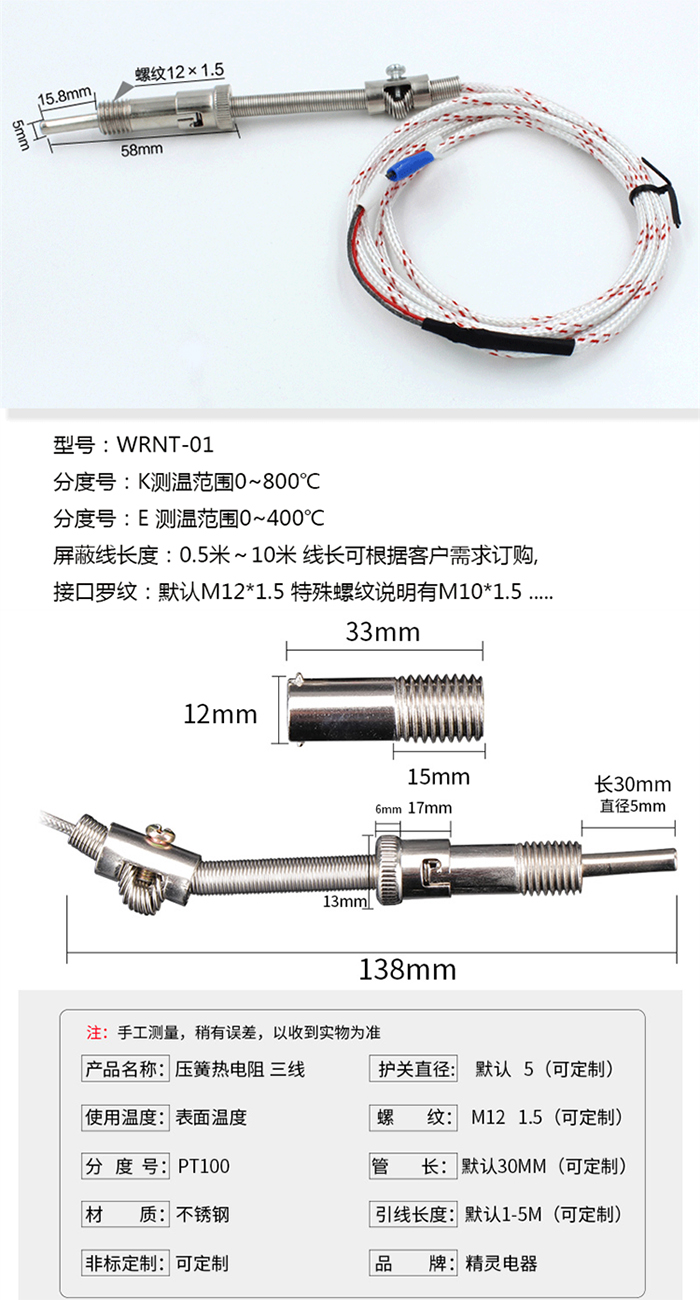

压簧式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
螺钉式热电偶安装方法
压簧式热电偶的安装方法，固定安装在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，*后拧上锁紧卡套。

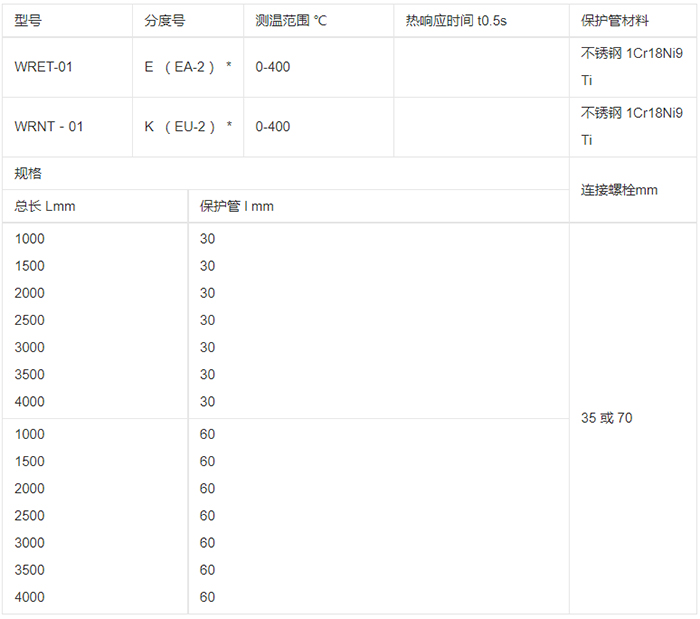

螺钉式热电偶型号规格
