转子流量计粘度对测量精度的影响

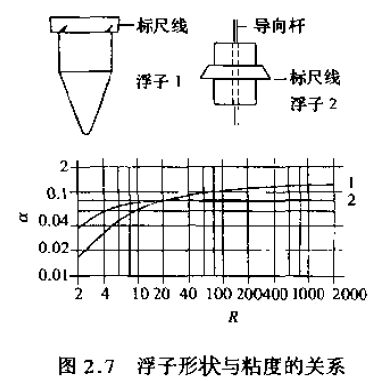

转子流量计可由浮子的形状确定对粘度的影响。图2.7表示两种不同形状浮子对粘度影响的关系。这里把雷诺系数与流量系数相对应。带导向杆浮子2的流量计，在R=20时流量系数a与粘度无关;而自稳定浮子1,在R=2000时才使a为常数。R是与雷诺系数成正比的参变量。

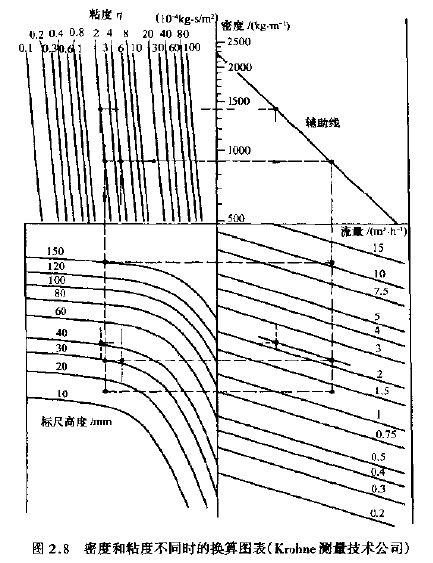

一些主要参数的关系:在测量小于或等于水粘度和密度的液体时，它的粘度变化会影响通常的流量计，特别是在流量小于0.01m³/h时流量计不能自行得出测量结果。如果被测介质粘度较大，那么流量计必须采用在小测量范围内所标定的工作参数。粘度的影响采用计算(见VDE/VDI 3513)或查阅计算图表的方法加以补偿。图2.8表示在已知锥形测量管道和浮子的情况下如何得出密度、粘度、显示值和流量之间的简单关系。例如:对密度900和粘度2的被测介质分别在标尺高度(显示位置)为150,30,11时求解对应的流量值。*先在垂直轴密度为900处做一条平行线，它的两端分别相交于辅助线和粘度线(η=2)，然后在这两交点处分别往下作垂直线，粘度垂直线与标尺高度曲线的交点可

对应查找到相应的流量值，如高度150mm处流量值是11m³/h;30mm处流量值是2.3m³/h; 15mm处流量值是1.4m³/h(见图中的长虚线)。由此可以看出，显示值与高度H不严格成线性关系;在小流量时，粘度增大，提高了显示值高度。

从图2.8可进一步看出:在粘度相同时，密度增大，使显示高度提高(短虚线);粘度提高，使显示值增大(点划线);当粘度很小时，对应的高度位置曲线趋向于水平。

根据测量管道与浮子的组合图表，能很容易地估计出浮子的显示高度受密度和粘度变化的影响。
