转子流量计几何形状对测量的影响

点击次数：3013 发布时间：2020-11-18 07:33:52

如同其他流量测量方法一样，转子流量计的各种几何形状对测量精度有不同程度的影响。这种影响虽然不能通过修正计算加以克服，但可采用标定的方法保证在某一要求范围内达到相当高的测量精度。而且，重要的是，转子要有清晰的测量标尺边缘。转子除了在精确测量时使用金属材料制作外，也可采用陶瓷材料，以保证转子成形的边缘无毛刺和转动时不会产生偏移。此外，转子材料还需具有良好的抗化学腐蚀和密度不太高的性能。

转子流量计可选择各种自由悬浮或带导向杆转子，但这些转子必须与测量条件相匹配，在任何条件下都不存在优化的转子形状。

测量管道内锥的精密程度与测量结果的精确程度有很大关系。而且，在转子上、下运动时，转子与测量管道的同心度也是很重要的，这能保证转子在运动时与内锥面不产生摩擦。但是，在测量干燥气体的流量时，转子和玻璃管道会产生静电。这种静电效应在转子和管壁之间产生吸引力，使转子吸附于管壁。若此时转子运动，那么它与管壁会产生摩擦。对精度要求高和测量范围小的流量计在测量管道内应采取抗静电措施，即玻璃管内壁和转子外壁加有很薄的导电层，可保证消除部件所带的静电。

正如压差流量计中板孔、喷嘴和文氏管之间的区别一样，转子流量计的浮子形状是区别测量性能的一个主要标志。图2.5已列出浮子各种不同的形状。正确选择仪器的条件是保证测量结果与被测介质的粘度无关、压力损耗恒定、环形间隙均匀以及运动时浮子有自稳定和自同心的能力。因为这些条件本身就自相矛盾。广义来说，浮子的白稳定性与介质的粘性程度是有关联的，所以在实际应用时需折中考虑这些条件。

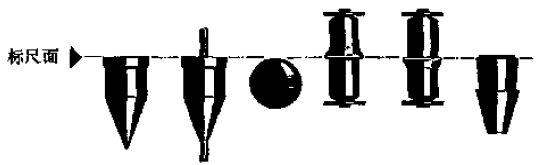

转子流量计中的各种浮子形状图
