插入式电磁流量计的工艺流程简介与数据验证

摘要：在 LNG 接收站中，低温 LNG 在储存和工艺处理过程中，从环境中间接吸收热量挥发产生 BOG，使接收站储罐系统压力升 高，必要时需要排放火炬燃烧，以确保接收站的运行安全。火炬形式一般有高空火炬和插入式电磁流量计两种，插入式电磁流量计由于维护方便、安全、环保性能好等优点，在国内 LNG 接收站中得到越来越多的应用。我国在 1998 年从国外引进了*一套插入式电磁流量计，2001 年自行设计安装了*一套插入式电磁流量计装置。放空是非常态的生产过程，一般在火炬气排放管线上不设置流量计。火炬放空量通过设计排放量进行估算，估算不准确，对接收站的盘库及排放损耗计算等工作带来困难。文章以天津 LNG 接收站插入式电磁流量计为例，研究了一种火炬气放空量的计算方法，用以精确计算放空量，为 LNG 接收站的盘库经营工作提供支持。
1 工艺流程简介

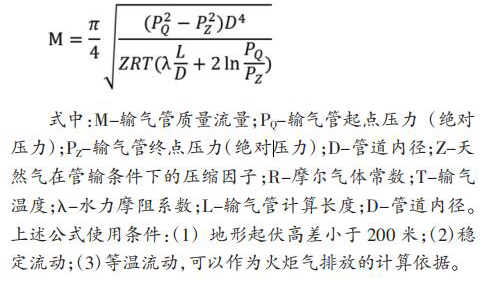

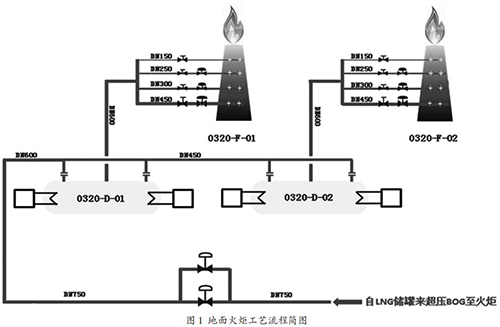

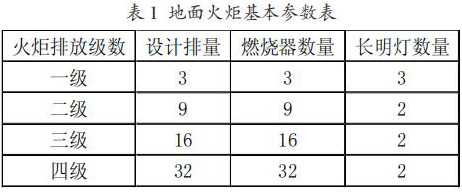

天津 LNG 设置两座插入式电磁流量计，单台设计处理量 60t/h， 两台火炬并列运行，一用一备。自 LNG 储罐及 BOG 系统来的超压 BOG 经 PV 阀后进入火炬气排放总管，经分液罐沉淀 BOG 中夹杂的液滴后进入火炬燃烧放空。 插入式电磁流量计设置四级排放，具体设置如表 1。 2 火炬气排放量计算方法根据水平输气管流量计算基本公式：

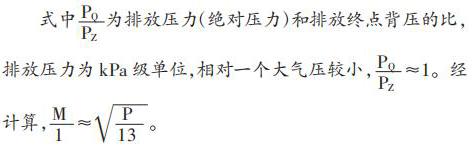

根据火炬厂家提供数据，每个燃烧嘴在排放压力为13kPa（表压）时，排放量为 1t/h。以上述公式为依据，计算当排放压力为 P（表压）时，每个燃烧嘴的排放量 M。

3 数据验证
正常工况下，BOG 压缩机对挥发的 BOG 进行压缩再冷凝回收，以此控制 LNG 接收站 BOG 系统的压力稳定。在压缩机等设备检修时，通过现场试验，采用 BOG 压缩机处 理量与 BOG 放空计算量进行比对，来验证计算公式的适用性。

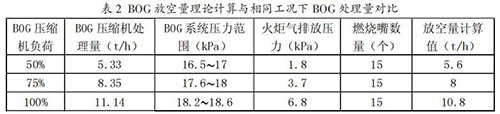

为维持 BOG 系统压力稳定，在正常工况下通过 BOG压缩机回收 BOG 方式进行，在检修期间采用火炬放空方式进行。从表 2 中可以看出，在系统压力维持一定值时，理论计算值与 BOG 压缩机处理量基本相同，火炬气放空量 计算方法可行。
4 结论
（1）本文结合水平输气管流量计算公式及中石化天津LNG 接收站插入式电磁流量计实际，计算出一种火炬气放空量的计算方法，为后续接收站放空计算、盘库经营等工作提供支持。
（2）通过数据比对，对火炬气放空量计算公式进行了 验证，火炬气放空量计算方法适用于类似项目火炬气放空量的计算。
