浮子液位计如何正确接线

浮子液位计是一种在罐区普遍在使用的液位仪表，不仅可以就地现场显示，也可通过4～20mA远传信号输出，一般是两线制。本文可以介绍一个接法，浮子液位计正*接仪表24V输出端，浮子液位计负*接仪表4～20MA输入端的正*，然后仪表的4～20MA输入端的负*与仪表的24V输出端的负*短接起来。以上接法可以利用仪表的24V输出做液位计电源。如果是四线制，那就好办了，液位计的电源正负*接供电电源正负*。4～20MA正负*分别接仪表的4～20MA输入端的正负*。

如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应液位计的正负端子，输出端正负对应仪表的正负。

浮子液位计接线注意事项

鉴于浮子液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对浮子液位计进行接线操作时，一定要注意以下几点：

1、在配线时应避开大容量的变压器、电动机或干扰源；

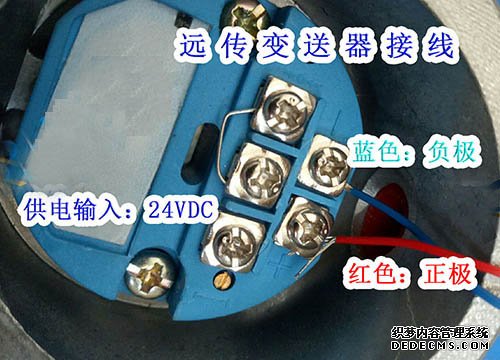

2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；

3、根据需要连接接地端子；

4、拧紧接线盒的接线端盖；

5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；

带远传浮子液位计有很多种材质，使用于不同测量介质；而且数显表还可以报警，远传接线有 两线制，三线制，四线制。
