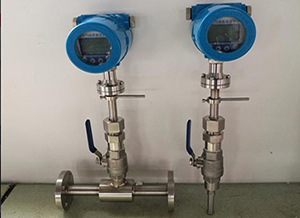

热式气体质量流量计工作原理
点击次数：5886 发布时间：2021-03-16 05:24:40
热式气体质量流量计流量计是基于热扩散原理的流量仪表。即是利用流体流过发热物体时，发热物体的热量散失多少与流体的流量呈一定的比例关系。具体来说，热式气体质量流量计的传感器有两只标准级的RTD，一只用来做热源，一只用来测量流体温度，流体流过时，两者之间的温度差与流量的大小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出。
热式气体质量流量计利用热扩散原理制造的流量计有两种设计方法：一是：基于恒温差原理；二是基于恒功率原理。基于共同的数据模型： P/△T=A+B（Q） N ---1。这里：P---耗散功率，△T---两个传感器之间的温差，A、B是与气体的热性能有关的系数。
恒温差原理：△ T保持不变，耗散功率P与流体的流量Q成指数函数递增的关系。
恒功率原理：耗散功率不变，温度差△ T与流体的流量Q成指数函数递减的关系
热式气体质量流量计的特点
▲测量气体质量流量，无需压力温度补偿。
▲量程比大，测量流速范围：01.Nm/s—100Nm/s。
▲无压力损失，适用于已知截面积的任何形状管道。
▲插入式传感器可以在线安装和维护。
▲全量程段的专家算法，保证了测量的准确度，适用于贸易结算。
热式气体质量流量计应用领域
▲氧气，氮气，氢气，氯气及固定组分的混合气体测量。
▲高炉煤气测量。
▲压缩空气测量。
▲电厂高炉的一次，二次风流量测量。
▲烟道气测量。
▲沼气，水处理中的曝气和氯气测量。
▲矿井下通风或排风系统的测量。
