投入式液位变送器如何接线
点击次数：2950 发布时间：2021-05-17 02:38:36
投入式液位变送器采用的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。传感器测信号并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出，实现对液体深度的精确测量。
接线图
投入式液位变送器两种输出方式（RS485或4~20mA）可选，其接线图分别如下：

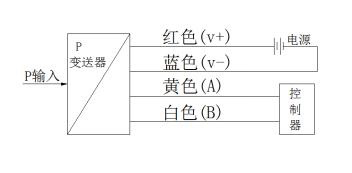

RS485输出接线图（四线制）：

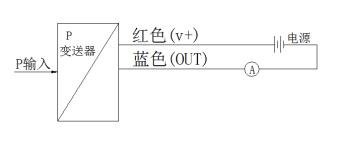

4-20mA输出接线图（二线制）：
