热式质量流量计安装方向及直管段安装要求

安装使用注意事项



1 安装姿势(方向)

1) 热分布式 大部分热分布式tmf的流量传感器可任何姿势(水平、 垂直或倾斜)安装，有些仪表只要安装好后在工作条件压力、温度下作电气零点调整。然而有些型号仪表对安装姿势具有敏感性，大部分制造厂会对此就安装姿势影响和安装要求作出说明。例如ldg-□db系列为减少环境气氛对流传热影响，只能水平安装，水平度允差±20。应用于高压气体时流量传感器则宁可选择水平安装，因为这样便于做到调零的零偏置。



2)浸入式 大部分浸入式tmf性能不受安装姿势影响。然而在低流速测量时因受管道内气体对流的热流影响，使安装姿势显得重要。因此在低和非常低流速流动时要获得精确测量，必须遵循制造厂依据仪表设计结构而定的安装建议。



2 前置直管段

1)热分布式 本类仪表对上下游配管布置不敏感，通常认为无上下游直管段长度要求。国际标草案iso/dis 11451认为流量测量不受旋转流和流速场剖面畸变影响。然而bs 7405却认为;①上下游直管段长度可小至2d;②在进口端置一金属(或塑料)网，可有效地改善流速分布畸变，得到分布均匀的气流;③要防止从小管径突然扩大进入较大口径仪表，要缓慢过渡。

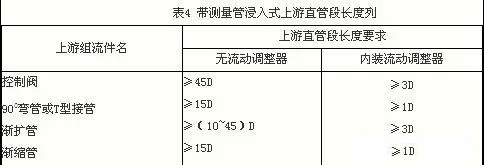

2) 浸入式 带测量管的浸入式流量传感器和插入式仪表需要一定长度前置直管段，iso/dis 14511对此未作具体规定，而按制造厂建议的值。bs 7405建议对于在管道中用插入热丝流速计时，需要(8~10)d的上游直管段和(3~5)d的下游直管段。表4列举sierra公司对带测量管浸入式tmf所规定的上直管段长度;若在其进口端装一块或二快多孔板式流动调整器(整流器)后，则其长度可大为缩短，如表*右列所示。

注： 摘自sierra 公司760uhp型780uhp型样本。

只有一组温度检测点的插入式仪表与带测量管浸入式仪表的上游直管段长度要求相近(只相差检测杆到测量管进口端的距离);多组检测点的检测杆或多根检测杆的tmf,直管段长度可缩短很多，通常制造厂会提供建议。



3 仪表连接管道的振动

连接tmf的管道在常见实际范围内的振动不会产生振动干扰，在正常情况下不影响仪表的测量性能。惟插入式tmf的检测杆必须牢固地固定于管道，并避免装在有振动的场所。



4 脉动流的影响

tmf响应时间长，不适应脉动流流量测量。若作测脉动流测量，应了解tmf的响应性，以保证能跟随的上脉动的速度变化。脉动引起的测量误差通常使仪表输出偏高，其程度取决于脉动幅值和频率。
