顶装式浮球液位计工作原理

顶装式浮球液位计是一种工业生产中普遍在使用的液位测量仪表，其安装方便灵活，具有良好的适应性，法兰式和支架式安装都可进行，可适应不同的工况条件。浮球液位计是以磁浮球为测量元件，通过磁耦合作用，致使传感器内电阻产生线性变化，再通过智能转换器将电阻变化转换成4~20mA标准电流信号传输，特殊订制的型号亦可以叠加HART协议的信号，*终能液晶方式显示。据变送器与显示器的不同型号，可以现场显示液位的百分比、4~20mA电流及液位值，此远传信号可以远传供给控制室，以实现液位的自动检测、控制和记录。顶装式浮球液位计适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，是测量各类贮罐、地下贮槽的*为理想的液位计产品。

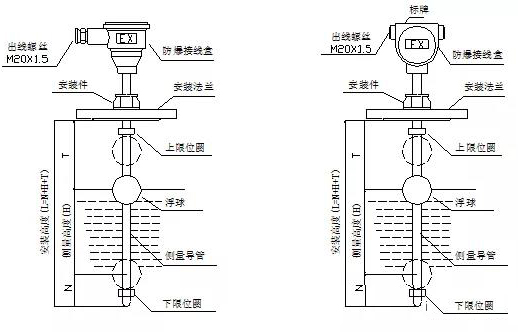

顶装式浮球液位计的结构组成包括：磁浮球、导杆、变送器、二次仪表等组成。一般情况下浮球液位计通过连接法兰安装于容器顶上，也有不适合法兰安装就，就采用支架式安装。在测量过程中根据介质制作的磁性浮球会浮于测量介质液面，在液位上下变化时，浮球位置随之也发生改变，与此同时，浮球液位计导杆内的干簧管在受到浮球内部的永磁体的影响产吸合，将液面位置移动的变化转换成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
