电磁液体流量计工作原理

30.cc娱乐电磁液体流量计是利用电磁感应原理，测出流体在电磁场中流动而产生的感应电压，从而得出流量的仪器。

电磁液体流量计能够测量所有具有导电性的液体，目前已经开发的产品中，从2.5mm小口径到2000mm以上的大流量都能够测量，被广泛使用。

测量原理

电磁液体流量计利用了法拉*定律，即当在磁场中流过液体时，由电磁感应而产生的电动势与流速成比例。根据弗莱明(Fleming 英1849～1945)的右手法则，电动势的方向与液体流动方向及磁场方向均成直角。通过安装在测量管内的一对电*可以测出产生的电动势。

图中电动势E的大小可用下列公式表示:

30.cc娱乐体积流量Q等于管道的横截面积×平均流速:

因此，从这些公式得出:

通过公式(4)可看出，电动势E与体积流量成比例。

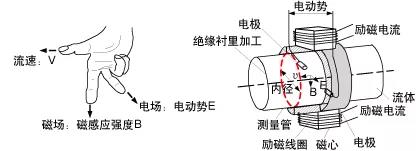

检测器的结构如上图所示，在由聚四氟乙烯、橡胶、陶瓷等的绝缘物作衬里或铸模加工的测量管中，安装获取电动势的电*。测量管的外侧安装励磁线圈和磁心。
