液体流量计输出信号有哪些
点击次数：2960 发布时间：2021-11-26 08:48:11
液体流量计的输出信号线与电源线的接法，液体流量计的主板种类有很多种，**就来分享一下液体流量计的接线方法。
下面以凯铭仪表液体流量计为例来演示，分别演示4-20mA、脉冲、RS485三个信号线的接法。
这是液体流量计的接线主板，打开接线盒即可看到，*上面两个端子是接220V电源的，左边一排是接输入信号线的，接法如下：

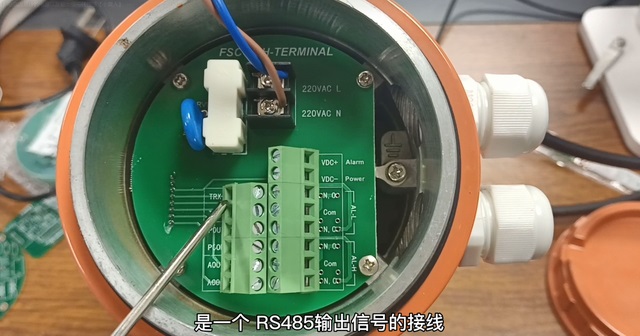

1、RS485接法：TRX+与TRX-，这一组是RS485的接线；

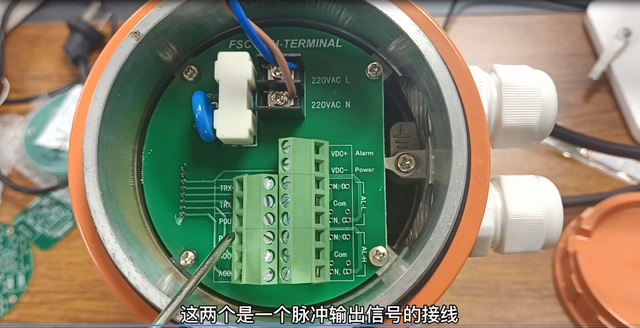

2、脉冲接法：POUT与PCOM，这一组是脉冲的接线；

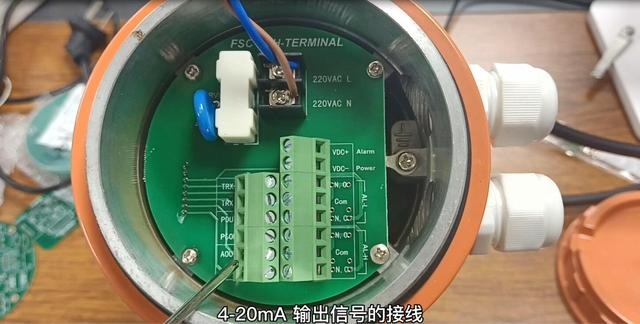

3、4-20mA接法：AOUT与ACOM，这一组是4-20mA接线；
这就是主板的输出信号线的接法，注意正负*不要接反了。
