管道流量计的正确选型

管道流量计是一款利用低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分反射、差分接收**数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速的测量仪器。管道流量计具有稳定性好、零点漂移小、测量精度高，量程比宽，抗干扰性强等特点。

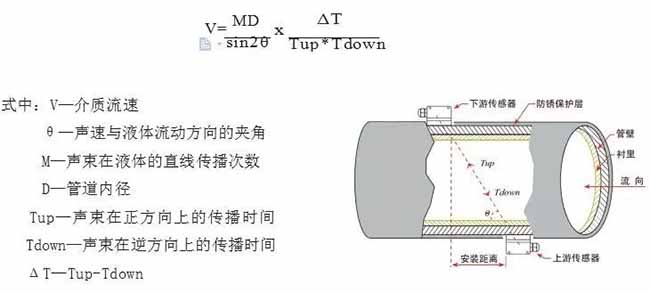

30.cc娱乐当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同；介质流动状态时，逆流方向的声波传输时间大于顺流方向的声波传输时间，其关系符合下列公式：

关键技术参数

01.被测介质

水、污水、海水、酒精、各种油类等能传导超声波的单一均匀稳定的液体。

02.测量管径

外夹式探头: DN15～DN3000

插入式探头: DN≥80(适应钢管有内衬，铸铁管和水泥管)

兀型管段式: DN15～DN40

标准管段式: DN50～DN1000

03.测量精度

外夹式和插入式1.0级（±1.0%R）

30.cc娱乐兀型管段式和标准管段式0.5级（±0.5%R）

04.重复性

优于±0.2%或±0.5%

05.流体方向

正、反向双向计量，可计量正、负、净累积量

06.流速范围

0～±32m/s

07.适用管材

碳钢、不锈钢、铸铁、水泥、铜、PVC、铝等均匀、质密的管道，允许有衬里（外夹式传感器不适用水泥管材）

08.流体温度≤160℃

09.流体浊度≤10000ppm且气泡含量小

10.安装方式

外夹式、插入式、管段式

11.输出接口

4-20mA、继电器、OCT、RS232、RS485输出可选

12.输入接口

4-20mA模拟输入

13.通讯协议

Modbus协议

管道流量计如何正确选型

（一）收集数据

1、被测流体名称

30.cc娱乐2、*大流量、*小流量

3、*高工作压力（插入式探头有此要求）

30.cc娱乐4、*高温度、*低温度

5、管道材料

6、管道内衬材料（如有）

7、管外径（或管壁厚度），管内径。

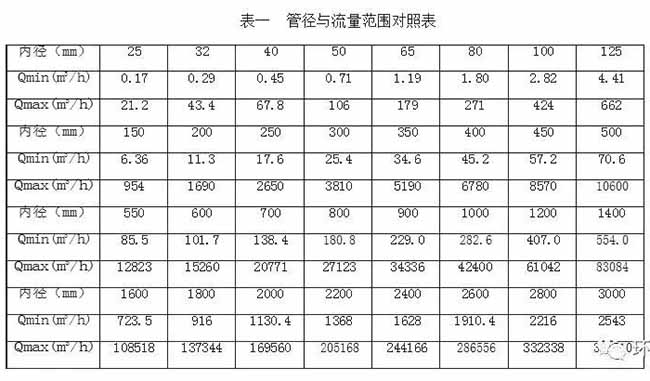

（二）确认管径与流量（流速范围0.1m/s～15m/s）
