管道流量计安装前后距离要求

管道流量计的安装要求是一定要安装在管路的*低点或者管路的垂直段，但是一定是在满管的情况下，对直管段要求是前10D后5D，这样才能保证流量计的使用和对精度的要求。

安装位置选择注意点：

30.cc娱乐1、尽量避开铁性物体及具有强电磁场的设备（如大变送器、发电机）。

30.cc娱乐2、流量计应安装在水泵后端处，决不能在抽吸侧安装，阀门应安装在流量计下游侧。

3、应尽量安装在干燥通风处，避免日晒雨淋。避免环境温度高于60摄氏度和相对于湿度大于95%。

30.cc娱乐4、选择安装便于维修，活动方便的地方。

安装方案建议：

1、建议把管道流量计安装在管道的出水口（就是上游）这样始终能保持满管

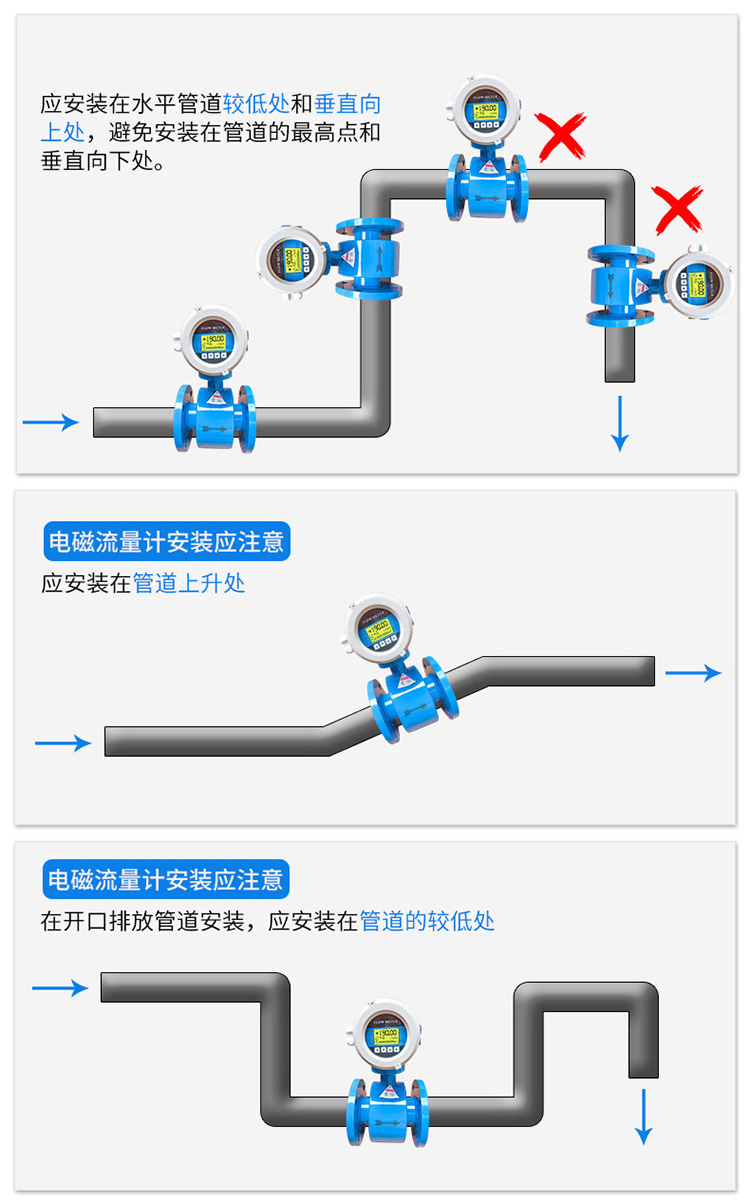

2、流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处。

3、对直管段的要求：入口/出口直管段：入口应≥10×DN；出口应≥5×DN

4、为了方便检测流量计，*好为流量计安装旁通道。

30.cc娱乐5、对接地点要求：为了使仪表可靠的工作，提高测量精度，不受外界强电磁场的干扰/传感器应有良好的接地，接地电阻小于10欧姆。

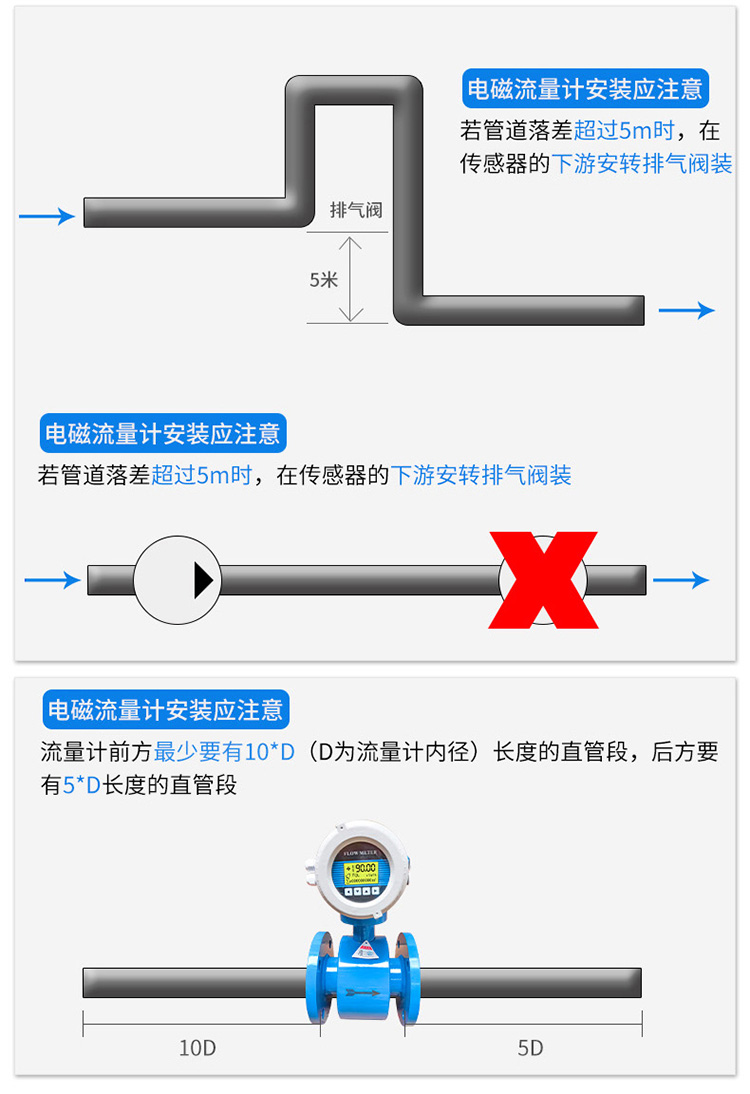

安装距离标准图：

本文重点介绍了管道流量计安装距离要求及安装位置选择注意点，结合图片分析给大家更直观更全面了解流量计安装的要领，以及安装过程中不应出现低级错误，好的流量计需要更好的正确安装。
