电磁流量表安装直管段要求

30.cc娱乐电磁流量表直管段要求有哪些，下面就来介绍一下电磁流量表的安装要求，一般都是根据安装规范来执行。

⑴流量计安装位置按现场实际需要进行，但电*轴线必须近似水平。

⑵测量管在所有工作时间必须完全注满。

30.cc娱乐⑶被测介质流动方向应于流量计上的箭头所指方向一致。

30.cc娱乐⑷为了安装、维护方便，在管线连接处确保有足够的安装空间。

⑸管线如有振动，在流量计的两边应有支撑管线的支座。

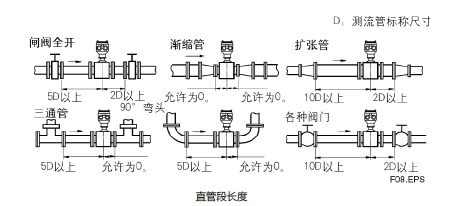

30.cc娱乐⑹入口直管段≥DN×5长，出口直管段≥DN&×2长（DN为流量计公称通径），从电*轴线开始测量。

⑺大尺寸测量管，DN＞200（8"），为了有利于安装，可采用整流器，这样可缩短直管段的长度。

⑻如流体有涡流与流场畸变；可增加入口与出口处直管段长度或安装整流器。

⑼在安装流量计的附近，应避免强电磁场。

30.cc娱乐⑽通常不需要零设定，如需设定，在完全注满介质的测量管中，应建立“零”流速。所以应在下游或上游安装切断阀。

⑾不同液体的混合介质，在混合点的下游，*小DN×30（DN为流量计公称通径），安装流量计，否则显示不稳定。

电磁流量表安装建议

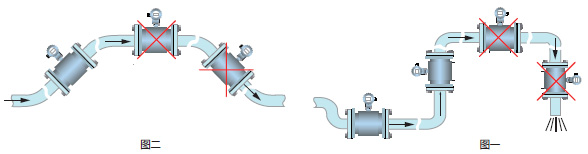

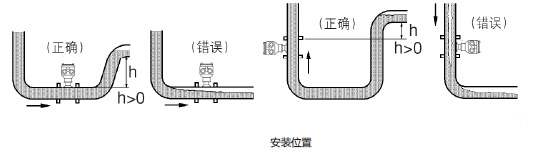

⑴为了避免由夹附气体引起的测量误差，请观察如下安装方法：见图-1，错误安装—装在管线走向*高点（在测量中容易聚集空气泡）。

⑵在水平管线上，流量计除水平安装外，还可安装在稍稍上升的管线区。 见图-2

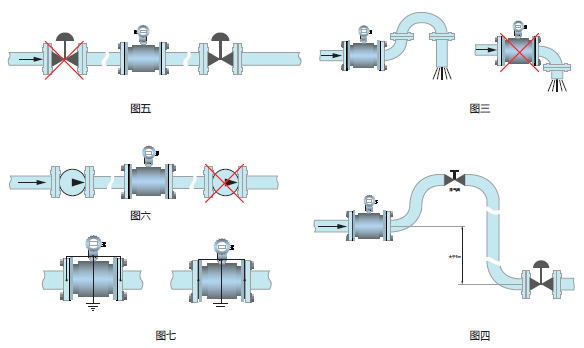

⑶对用于引入或排放的管线，流量计应在管线的低区段安装。 见图-3

⑷管线落差高度超过5m，应在流量计的下游安装排气阀（防止真空）。见图-4

30.cc娱乐⑸长管线上安装流量计应在流量计的下游安装控制阀和切断阀（防止真空）。 见图-5

30.cc娱乐⑹装有泵的管线，决不能在泵抽吸侧安装流量计（防止真空） 见图-6

⑺流量计壳体必须与大地相连，见图-7，否则对信号有较大干扰，会影响测量精度。

电磁流量表使用注意事项

30.cc娱乐流量计安装后，一般经以下步骤可正式使用。

⑴安装检查：检查管线安装是否正确，各连线是否正确可靠，特别是接地线。

⑵通电预热：通电后，预热20分钟，仪表一般就能正常测量。

⑶零点跟踪：为保证精度，需要进行零点跟踪。电磁流量表的测量管充满液体并确定液体静止后，就可以进行零点校准，然后保存（确认）。

根据现场具体情况来定。

30.cc娱乐⑷参数设定：用户根据使用需要，可做必要的参数设定。但随意改动各种出厂设定值，有可能造成仪表测量误差或不能正常工作。

⑸根据介质粘附程度，应定期清理流量计内壁和电*，并注意勿使衬里与电*受损。
