LDE电磁流量计安装规范

LDE电磁流量计简单说是由流量传感器变送器组成的。LDE电磁流量计的安装要求是一定要安装在管路的*低点或者管路的垂直段，但是一定是在满管的情况下，对直管段要求是前5D后3D，这样才能保证LDE电磁流量计30.cc娱乐的使用和对精度的要求。

1.对外部环境的要求

1.1 LDE电磁流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。

1.2 LDE电磁流量计*好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

30.cc娱乐1.3 LDE电磁流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。

30.cc娱乐1.4 为了安装、维护、保养方便，在LDE电磁流量计周围需有充裕的安装空间。

30.cc娱乐1.5 LDE电磁流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

2.管道式LDE电磁流量计

2.1 对直段的要求

30.cc娱乐为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度（也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装）。

30.cc娱乐2.2 对工艺管的要求

30.cc娱乐LDE电磁流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。

a.上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN（式中DN：传感器内径，D：工艺管内径）

b.工艺管与传感器必须同心，同轴偏差应不大于0.05DN

2.3 旁通管的要求

为了方便检修LDE电磁流量计，*好为流量计安装旁通管，另外，对重污染流体及流量计需清而流体不能停止的，必须安装旁通管。

a.方便流量计的检修

b.对重污染流体必须安装

c.流体不能停止而流量计需清洗

3.插入式LDE电磁流量计安装要求

30.cc娱乐3.1 对直管段的要求

30.cc娱乐入口/出口直管段：入口应≥10×DN；出口应≥5×DN

3.2 对接地点要求

为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，无须专设接地装置）

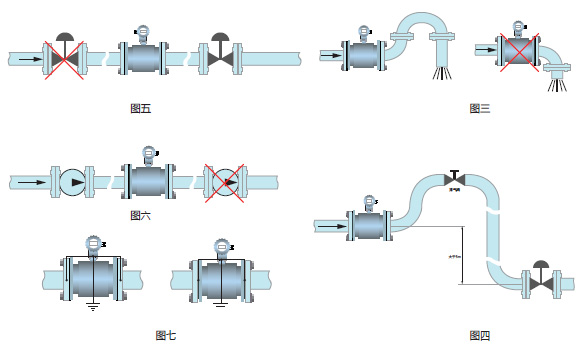

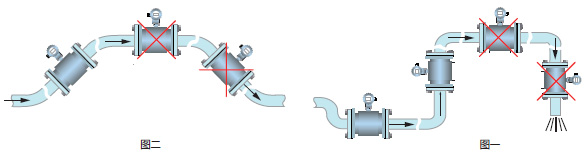

30.cc娱乐3.3 对安装位置要求如图所示

30.cc娱乐插入LDE电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式LDE电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。

30.cc娱乐LDE电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布，增加前后直管段的长度、采用一个流量稳定、减少测量点的截面。
