磁致伸缩液位计组成和测量原理

磁致伸缩液位计(以下简称传感器，含普通型和隔爆型)用于液体液位、界面连续测量。除此以外，磁致伸缩液位计30.cc娱乐的应用领域还十分广泛，包括：石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制，大坝水位，水库水位监测与污水处理等等。

30.cc娱乐磁致伸缩液位计严格按照GB3836.1-2002《爆炸性环境用防爆电器设备通用要求》，GB3836.2-2000《爆炸性气体环境用电器设备  *二部分：隔爆型“d”》的要求制造。并取得**防爆电气产品质检中心颁发的防爆合格证，同时数字输出的产品取得了本安防爆认证。

磁致伸缩液位计组成

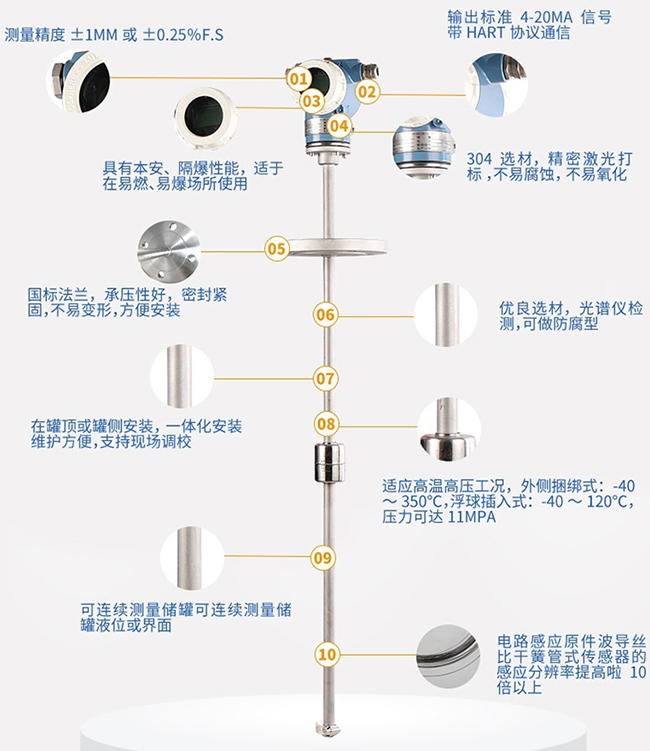

30.cc娱乐磁致伸缩式液位计是一种可进行连续液位、界面测量，并提供用于监视和控制的模拟信号输出的高精度的测量仪表，由三部分组成：（A）磁浮子;（B）探测干;（C）智能表头。带有液晶显示，可显示总体液位，界面液位，以及输出电信号，实际液位值， 带有偏移量的实际液位值等。

磁致伸缩液位计工作原理

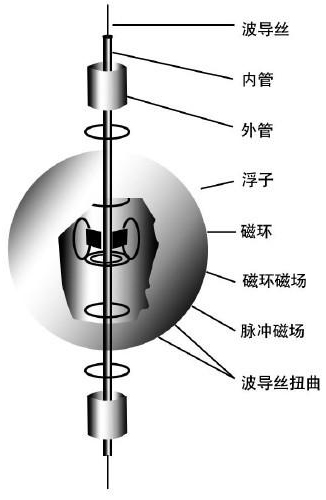

磁致伸缩液位计的结构部分由不锈钢管（测杆）、磁致伸缩线（波导丝）、可移动浮子（内有永久磁铁）等部分组成，见图。

传感器工作时，电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电磁场。在传感器测杆外配有一浮子，此浮子可沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
