椭圆齿轮流量计的分类应用及外形尺寸

椭圆齿轮流量计是容积式流量计的一种，特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量，所以椭圆齿轮流量计一般也称油表。椭圆齿轮流量计30.cc娱乐为纯机械原理流量计，本安型适用各种危险场合，就地显示和脉冲发迅器远传输出功能，

椭圆齿轮流量计从材质上分为三种

30.cc娱乐LC-A铸铁的，用于各种油品及对铸铁不腐蚀液体介质的计量。

LC-E铸钢的，用于高压、低腐蚀性介质的计量。

30.cc娱乐LC-B不锈钢的，用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量。

外形尺寸

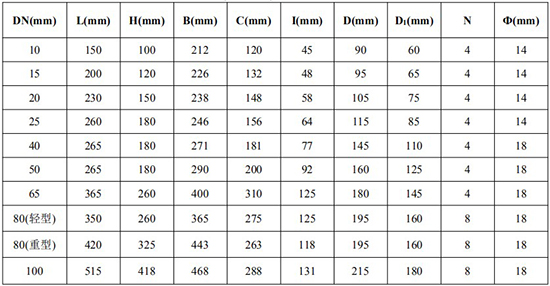

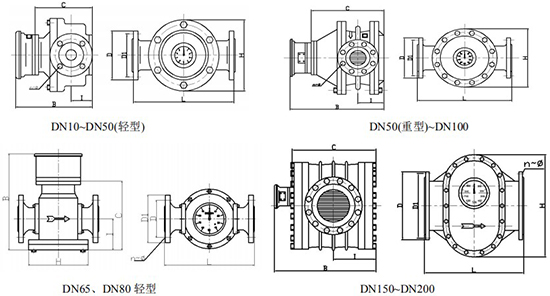

1 铸铁型椭圆齿轮流量计外形尺寸

型号：LC—A、LC—NA

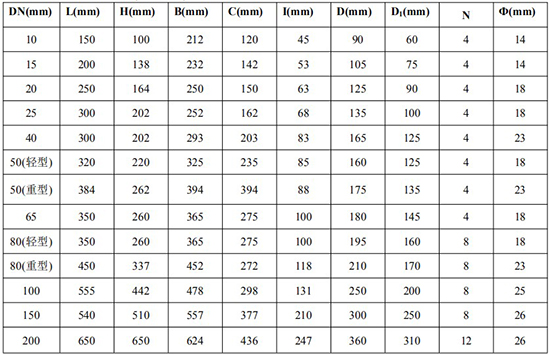

2 铸钢型外形尺寸

型号：LC—E、LC—NE、 (外形同上)

*DN10/DN50(轻型)/DN65/DN80(轻型)法兰尺寸为 1.6MPa 标准；其余口径为 6.4MPa 标准；

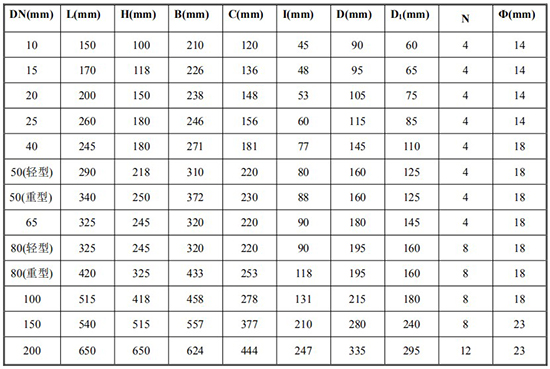

3 LC—B 型不锈钢椭圆齿轮流量计外形尺寸(单位:mm)

30.cc娱乐*高温型椭圆齿轮流量计外形尺寸：DN15~DN50（轻型），B 尺寸按上表数据加 100mm 热延伸管；DN50 （重型）~DN200，B 尺寸按上表尺寸加160mm 热延伸管，其余尺寸同上表相应尺寸。
