超声波流量计在线校准方法

现场校准无法达到实验室的检定条件和环境，因此存在着诸多影响现场校准的不利因素，如何安装标准表，使得测量在符合各方面要求的条件下正常进行，在有限的环境中避开不利因素，提高测量的准确性，得到真实有效的测量数据，是超声波流量计在线校准的关键。这里依据一些在线校准的经验，主要归纳总结为以下几个点:

(1) *先要选择内部流体为满管的管段，管段材质均匀质密、易于超声波传输，如水平管段，垂直管段需要水流方向向上。

(2) 选点很重要，不满足直管段要求会存在气泡和扰动流。安装距离应选择上游大于 10 倍直管径、下游大于 5 倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。直管段尽量越长越好，以尽可能的消除各种干扰。

(3) 避免安装在管道系统的*高点或带有自由出口的竖直管道上并且流体方向向下。

(4) 对于开口或半满管的管道，超声波流量计应安装在 U 型管段处。

30.cc娱乐(5) 充分考虑管内壁结垢状况; 尽量选择无结垢的管道进行安装，如不能满足时，可把结垢考虑为衬里以求较好的测量精度。经打磨后用测厚仪测量壁厚，如果数据混乱，则应该另换打磨点。

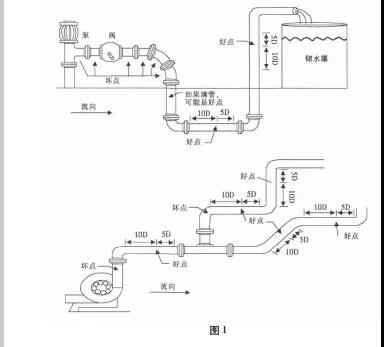

(6) 两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置 ± 45°范围内安装，尽量避免安装在管段的正上方和正下方，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。探头的安装位置好坏点如图 1 所示。

(7) 对于大口径的管道如果管道条件好，可用 V法，虽然有信号衰减，但是好把握，Z 法安装不好把握。

30.cc娱乐(8) 标准表在拿到现场进行校准工作之前应在实验室相应的管径上进行标定，如果现场口径超出标定口径的二倍或者二分之一，则校准数据不可信。

30.cc娱乐(9) 如果超声波没有信号或者信号时有时无，不稳定，很可能是管道上方有气体，不满管。
