PE（聚乙烯）薄膜的生产工艺对其使用性能（如力学强度、透光性、热封性、耐候性等）有决定性影响。以下是关键生产工艺环节与性能的关联分析：

一、原料选择与配方设计

树脂类型

LDPE（低密度聚乙烯）：柔韧性好、透明度高，但强度较低，适合包装袋。

LLDPE（线性低密度聚乙烯）：抗穿刺和拉伸性能优异，常用于重包装膜。

HDPE（高密度聚乙烯）：刚性高、阻隔性好，但透明度低，多用于工业包装。

共混/添加剂：

彩运彩票添加抗UV剂可提升耐候性（如户外用膜）；

彩运彩票掺入滑爽剂（如芥酸酰胺）可降低摩擦系数，改善开口性。

熔融指数（MI）

高MI树脂：流动性好，适合吹塑薄型膜（如保鲜膜），但力学性能下降；

低MI树脂：加工难度大，但薄膜强度高（如建筑用防水膜）。

彩运彩票二、关键生产工艺的影响

1. 吹塑法（主流工艺）

吹胀比（BUR）：

高吹胀比（如3:1）：分子取向度高，薄膜纵向/横向强度均衡，但透明度可能下降；

低吹胀比：厚度均匀性差，但生产效率高。

牵引速度：

彩运彩票速度过快会导致分子链未充分松弛，薄膜易收缩（影响热封尺寸稳定性）。

冷却速率：

彩运彩票快速冷却（如内冷系统）可提高透明度，但结晶度低，热封起始温度升高。

2. 流延法（CPE）

特点：厚度精度高、表面光泽好，但力学性能各向异性（横向强度弱于吹塑膜）。

应用：需高透明度的复合膜基材（如食品包装）。

彩运彩票3. 拉伸工艺（如MOPE）

彩运彩票双向拉伸（BOPE）：明显提升强度、阻隔性和透明度，但热封性能变差（需涂层处理）。

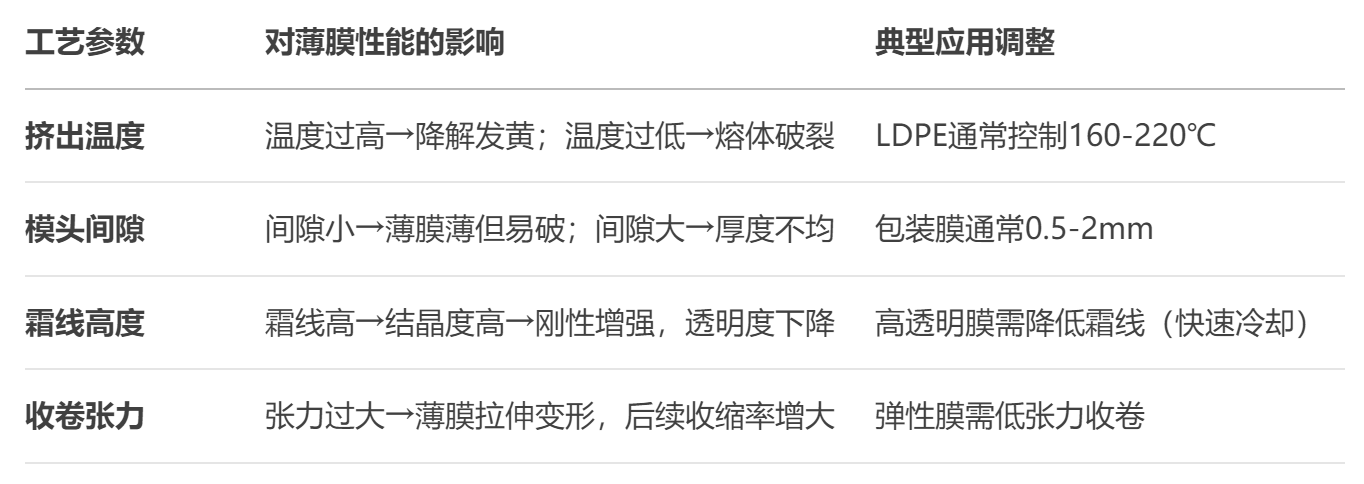

三、工艺参数与性能关联表

四、常见性能问题与工艺优化

力学强度不足

原因：树脂分子量低或吹胀比过小。

解决：改用LLDPE/HDPE共混，或提高吹胀比至2.5:1以上。

热封不良

原因：冷却过快导致结晶度低，热封温度范围变窄。

解决：调整冷却速率，或添加助剂（如EVA）拓宽热封窗口。

雾度过高（透明度差）

原因：结晶颗粒粗大或熔体温度不均。

解决：优化冷却系统（如采用水雾冷却），或使用透明成核剂。

静电吸附

彩运彩票原因：PE绝缘性强，易积累静电。

解决：添加抗静电剂（如甘油单硬脂酸酯），或安装离子风棒。

彩运彩票五、特殊功能薄膜的工艺设计

彩运彩票阻隔膜：共挤工艺引入EVOH或PA层，需准确控制各层厚度比（如PA层占比5%-10%）。

彩运彩票降解膜：添加淀粉或PLA时，需降低加工温度（≤160℃）防止分解。

彩运彩票抗老化膜：生产时避免高温区停留过长，并配合UV吸收剂母粒共混。

总结

PE薄膜彩运彩票的性能是原料、工艺、设备协同作用的结果。例如：

彩运彩票超市背心袋：需高韧性→选择LLDPE+高吹胀比+慢冷却；

农业地膜彩运彩票：需耐候性→添加炭黑+控制霜线高度以提高结晶度。

通过调控工艺链，可定向优化薄膜的终端适用性。
