双面氟涂层PE膜（聚乙烯+氟碳树脂复合膜）能够实现25年耐候性，主要依赖于氟涂层的化学稳定性、PE基材的防护设计以及多层复合工艺的协同作用。以下是其关键技术原理和实现路径：

彩运彩票一、氟涂层的超强耐候性

1. 化学键稳定性（核心因素）

C-F键能高：氟碳树脂（如PVDF、PTFE）中的碳-氟键键能高达485 kJ/mol，远高于C-H键（413 kJ/mol）和C-C键（347 kJ/mol），可抵抗紫外线（UV）的光解作用。

彩运彩票自清洁性：氟涂层表面能极低（接触角>110°），雨水冲刷即可清除污染物，减少化学腐蚀和积灰导致的降解。

2. 紫外线防护机制

UV吸收层：氟涂层中添加纳米级紫外线吸收剂（如二氧化钛、氧化锌），反射/散射90%以上UV（280-400nm波段）。

彩运彩票自由基捕获：受阻胺光稳定剂（HALS）中和紫外线引发的自由基，阻断氧化链式反应。

彩运彩票3. 耐温变与化学腐蚀

彩运彩票工作温度范围：-40℃~120℃不脆化、不蠕变（普通PE膜在60℃以上易软化）。

抗酸雨/盐雾：氟涂层对pH 2-12的酸碱环境稳定，适合工业区、沿海地区使用。

二、PE基材的增强设计

1. 高密度聚乙烯（HDPE）基膜

彩运彩票分子量优化：选用UHMWPE（超高分子量聚乙烯），抗拉强度≥40MPa，抗穿刺性提升50%。

彩运彩票抗氧化处理：基膜共挤时掺入抗氧剂（如Irganox 1010），延缓热氧老化。

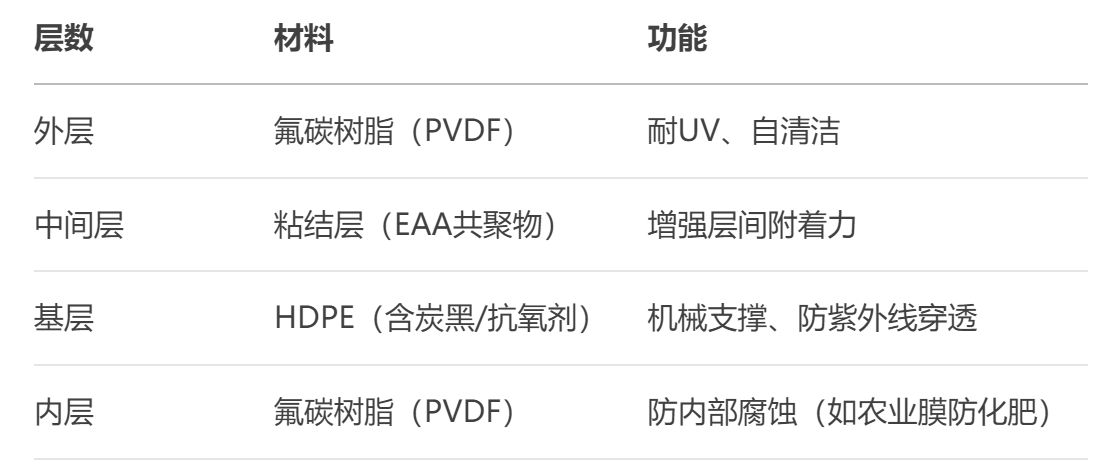

2. 多层共挤结构

三、关键工艺保障

1. 精MI涂布技术

干式复合：氟涂层与PE基膜在150-180℃下热压复合，确保无气泡、无剥离。

涂层厚度控制：双面氟涂层各≥15μm（低于10μm易出现针孔缺陷）。

彩运彩票2. 加速老化测试验证

QUV测试：模拟25年日照（2000小时QUV≈5年户外曝晒，循环UV+冷凝）。

彩运彩票氙灯老化：ASTM G155标准下，5000小时测试后保光率≥80%。

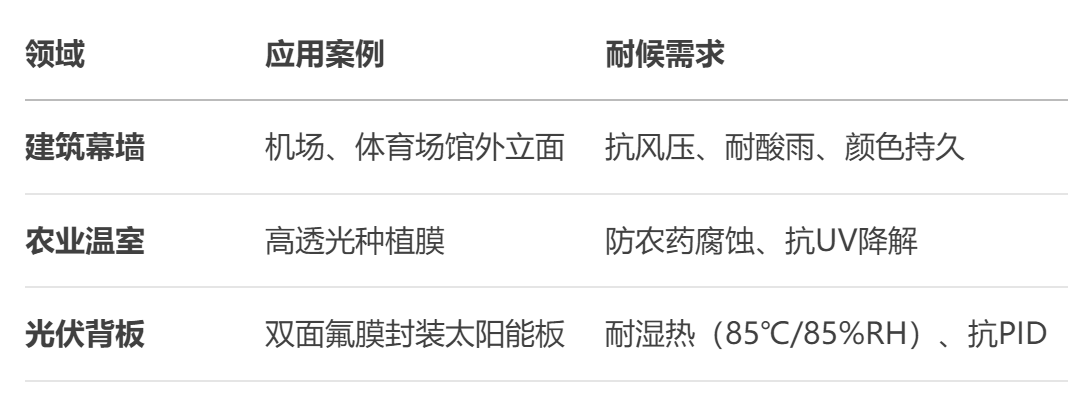

四、应用场景与案例

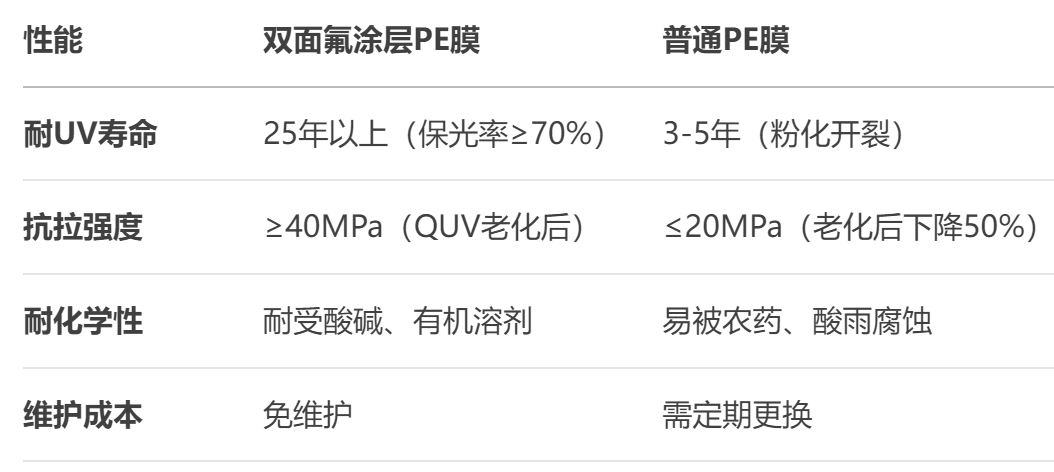

彩运彩票五、与普通PE膜的对比

六、未来技术方向

智能响应涂层：温致变色氟涂层（随温度调节透光率，用于节能建筑）。

彩运彩票纳米自修复：嵌入微胶囊修复剂，划伤后自动修复（实验室阶段）。

彩运彩票双面氟涂层PE膜的25年耐候性通过氟化学稳定性+PE基材强化+精MI工艺三重保障实现，其成本虽为普通PE膜的2-3倍，但全生命周期成本更低。选型时需关注氟含量（≥70% PVDF）和认证标准（如ASTM D7869），以确保实际耐久性。
