玻璃管液位计的选型与安装尺寸
点击次数：3974 发布时间：2021-02-02 06:41:37
玻璃管液位计读数清晰、结构简单、维修方便，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的.它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

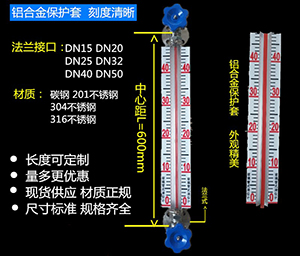

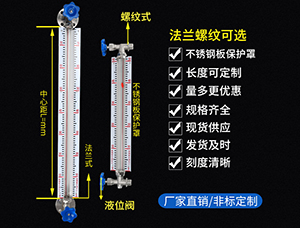

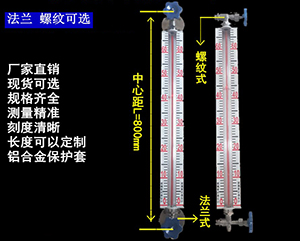

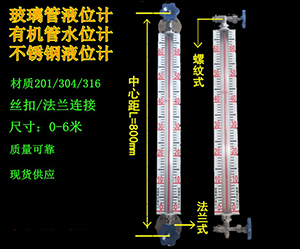

玻璃管液位计安装中心距: L和标尺刻度L1
玻璃管液位计型号表:
注:D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰
玻璃管液位计安装中心距: L和标尺刻度L1
| L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
| H | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 | 1850 |
玻璃管液位计使用须知:为保证自密封作用，容器内介质压力应大于0.2MPa。在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
玻璃管液位计型号表:
| 名 称 | 标 准 号 | 型号 标志 | 规 格(mm) |
| 液位计 | HG5-227-80 | DA I PN1.6 |
300 500 600 800 1000 1200 1400 1700 2000 |
| 液位计 | HG5-227-80 | DB I PN1.6 | |
| 液位计 | HG5-227-80 | DA II PN1.6 | |
| 液位计 | HG5-227-80 | DB II PN1.6 | |
| 液位计 | HG5-227-80 | WA I PN1.6 | |
| 液位计 | HG5-227-80 | WB I PN1.6 | |
| 液位计 | HG5-227-80 | WA II PN1.6 | |
| 液位计 | HG5-227-80 | WB II PN1.6 | |
| 液位计针形阀 | HG5-227-80 | (上)A I B I PN1.6 | |
| 液位计针形阀 | HG5-227-80 | (下)A I B I PN1.6 | |
| 液位计针形阀 | HG5-227-80 | (上)A II B II PN1.6 | |
| 液位计针形阀 | HG5-227-80 | (下)A II B II PN1.6 |
●订货时请提供下列数据:●型号规格●测量范围(中心距L)●工作压力●工作温度●材质要求
