超声波流量计对液体测量的应用

点击次数：2879 发布时间：2021-03-19 07:32:33

1)UFM500 UT/F超声波流量计用于密胺的生产

在一种(几乎)不可能完成测量的状态下，流量计还能输出相应的流量信号。奥地利AGRO公司需要一台生产密胺的设备。密胺是木器油漆的一种原料。此设备需在200℃温度和13.2MPa压力条件下测量流体状尿素的流量。这里使用2种特制用于高温的UFM HT/F超声波传感器:一种是ANSI 2"1135 kg HX 9501;另一种是ANSI 4"1135 kg HX 9502。

与介质接触的流量计部件(测量管道、法兰和传感器)采用1.4466镍铬不锈钢制作。

虽然尿素有一些特殊的性能，但经过用户一年多的实际运行，这两种仪器得到非常满意的效果。重要的是，由于安装位置的不同(水平和垂直)和尿索气体的压力在8MPa以上，会造成测量信号质量变差。采用垂直安装流量计方法，虽然由于气体的作用使信号质量变差，但测量信号有足够的强度，使测量的可靠性得到保证。

2)里海石油管道项目中的UFM500流量计应用

里海输油公司(CPC)从塔吉克斯坦到俄罗斯建造了一条长达1500km的石油输油管道系统。管道系统于2001年10月完工。原油从塔吉克斯坦东部的Tengiz盆地，经过里海的北岸，穿过俄罗斯南部，传送到里海附近的诺澳罗西斯克输油站。UFM500流量计一部分安装在塔吉克斯坦和俄罗斯的输油管线上;另一部分在诺澳罗西斯克输油站内使用。这个输油站在俄罗斯是*大的。到目前为止巳安装了25个UFM 500 K-EEx超声波流量计用于里海石油管道的流量检侧。

所提供的超声波流量计口径从40"到56"。为了克服低温环境的影响，流量计采用了一些特别的加热措施。流量计不采用法兰连接方式，而使用焊接形式，以避免产生泄漏。选择超声波流量计的原因如下:

·传感器结构的可靠性高;

·无压力损耗，节省能源;

·管道内无可活动部件。

与涡轮流量计不同，超声波流量计的测量管道内无阻挡物和流体的截面不变，不会阻塞流体的流通。用户选择UFM 500超声波流量计很重要的原因是该流量计无需日常维护，因为长距离分布式安装的方式给维护工作带来相当大的麻烦。

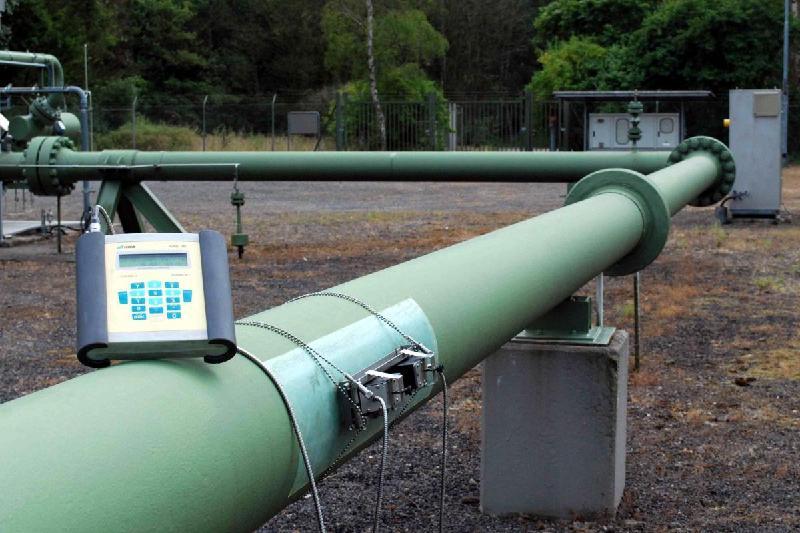

超声波流量计工作现场图
