电容式压差变送器工作原理
点击次数：3687 发布时间：2021-02-09 07:43:16

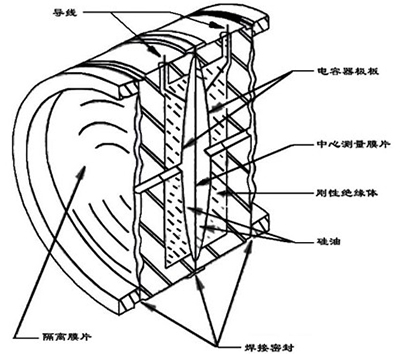

电容式差压变送器被测介质的压力通过压力δ室（见下图）的隔离膜片（LT液位和带1199的DP远传差压变送器及GP远传压力变送器则是被测压力先经过一次隔离膜片和充满硅油或氟油的全密封的毛细管系统再被传送到δ室的隔离膜片）和其中的灌充油传到中心的测量膜片上。除AP型绝对压力变送器，其测量膜片另一侧是绝对是真空基准点（见下图）外，其他品种的测量膜片的另一侧不是大气压力，就是被测差压的低压侧。测量膜片是一种豫张紧的弹性原件，其位移与被测介质的压力成正比，*大的位移只有0.10mm，测量膜片的位置由它两侧的电容固定板*检测出来。测量膜片的两电容固定板*的差动电容被放大器电路线性地转换成4～20mA DC的二线制电流信号。
电容式压差变送器工作原理
