夹持式流量计结构形式及安装注意事项
点击次数：2636 发布时间：2020-04-25 07:52:03

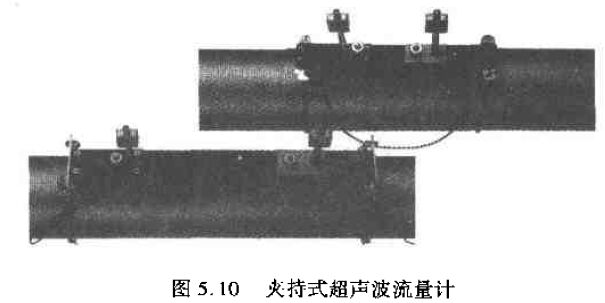

夹持式流量计可对管径为DN25到DN5000管道进行流体流量的检测，该仪器适用于测量压力很高流体的流量，如由泵送的流体;或适用于在管道系统中不能插入流量计安装位置的场合。夹持式超声波流量计把超声波传感器探头紧贴在管道的外表面上。它的变送器的结构有2种形式:手提式控制测量仪和固定安装的测量装置。

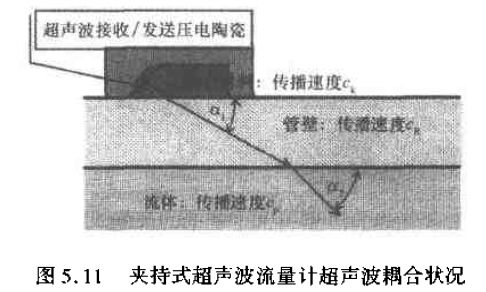

固定传感器所使用的轨道，可用夹紧钢带和链条等把传感器安装支架固定在光滑的管道上。为了使超声波更好地耦合，在传感器接触表面和管道的外表面之间必须涂抹耦合油脂。
在选择安装位置时应注意:
·入口直型引导管长度必须大于10倍的管道口径;
·雷诺系数大于10000。
该仪器应选择的参数有:
·被测流体的类型;
·超声波传播的速度;
·管壁的材料和厚度;
·管道的直径，它对人射角、超声波传播即离、超声波运行时间以及传感器的安装间隙都有直接影响。

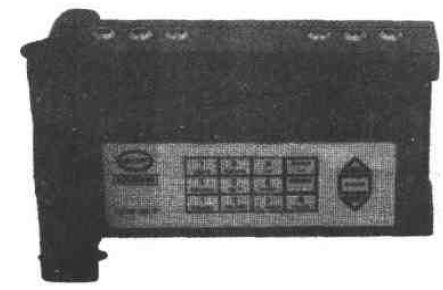

在安装测量传感器之前，测量变送器*先需要通过人机对话界面设置参数，并经计算得到传感器的安装间距。其次，根据计算的结果对两个传感器探头的间距进行调整。*后，把此结果参与流量测量的实时运算和存储，以便以后无需重复计算。手提式变送器具有流量显示和内部数据记录的功能，并能通过接口与PC机进行数据交换。
根据应用的情况通常夹持式流量计的测量精度(示值相对误差)能达到2%～5%，在小口径管道和高粘度流体的场合，测量误差会增大。这种流量计能夹持在几乎所有由金属或非金属材料制作的管道上(带有内衬材料的管道除外)。按照生产厂商规定，仪器使用的允许温度范围为-40℃～+300℃。
