涡轮流量计的工作原理与构造
点击次数：2997 发布时间：2021-03-19 07:44:16
涡轮流量计概述
LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

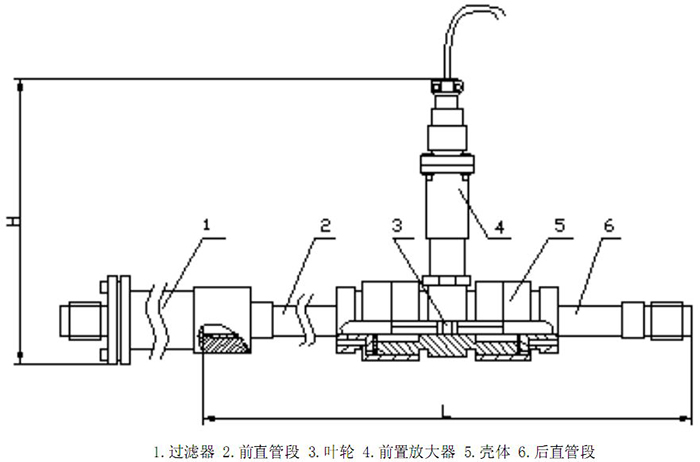

涡轮流量计结构特征与工作原理
(1)结构特征
传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
(2)工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
每台智能涡轮流量计传感器的仪表系数由制造厂填写在检定**中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
涡轮流量计基本参数与技术性能

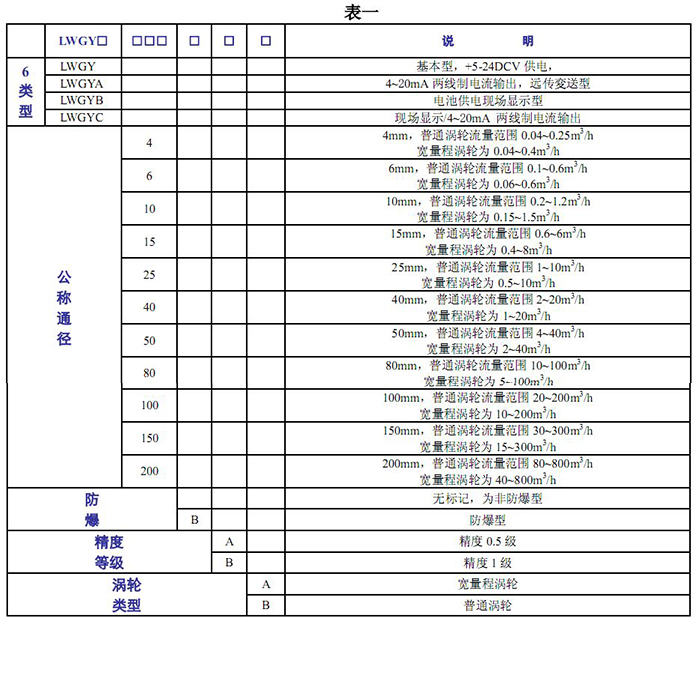

(1)基本参数：见表一
DN 4—DN40口径的传感器为螺纹连接，*大工作压力为6.3Mpa;
DN50—DN200口径的传感器为法兰连接,*大工作压力为2.5Mpa;
DN 4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
(2)介质温度：-20～＋120℃.
(3)环境温度：-20～＋55℃.
(4)供电电源：电压：+5-24VDC,电流：≤10mA.
(5)传输距离：传感器至显示仪表的距离可达1000m.
