数显静压差液位计测量原理
点击次数：2127 发布时间：2021-08-03 01:10:15

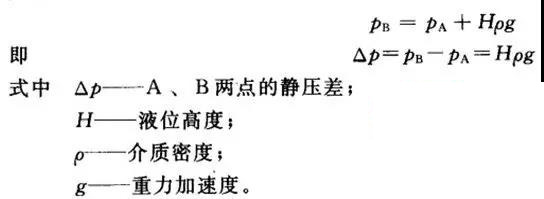

数显静压差液位计，是利用容器内的液位改变时，由液柱产生的静压也相应变化的原理而工作的。如图所示，容器内A, B两点压力分别为PA, Ps，根据流体静力学原理我们知道:
通常被侧介质的密度是确定的，由式可知，A, B两点之间的压差与液位高度成正比，这样就把测*液位高度的问题转换为侧盆差压的问题了。因此，各种压力计、差压计和差压变送器都可以测量液位高度。
测量敞口容器液位的情况如图所示，因为气相压力为大气压力P，所以差压变送器的负压室通大气即可，这时作用在正压室的压力就是液位高度所产生的静压力 Hpg.但必须注意，在使用前应调整好变送器的零点和量程.
测量密闭容器的液位如图所示，需要将差压变送器的负压室与容器的气相空间相连，以平衡气相压力的静压作用。
