静压差液位计量程计算方法
点击次数：3171 发布时间：2021-08-03 01:12:18
静压差液位计量程怎么计算
根据被测液体的密度
液面*高、*低的高度
计算：正压室的*大压力P+
负压室的*大压力P-
差压液位计的测量范围是P-~P+
量程是ΔP=P+－P-。
静压差液位计怎么迁移和设置
正常情况下，差压变送器一般不需要进行迁移处理。但在实际应用过程中，由于要考虑维护、安装等环节，便于使用过程中的操作，就会导致取压点与仪表之间存在水平差异。因此，为了静压差液位计测量准确，那么就要进行迁移处理。
静压差液位计的零点迁移一般分为三类，一类是正迁移、一类是负迁移、一类是无迁移。这里所指的零点迁移，就是仪表在测量时为了保证其基本量的实效性，进而以静压差液位计测量起点为基准，来实施一种数值改变保障措施，改变的数值只是上下限数值，并没有改变其测量量程。

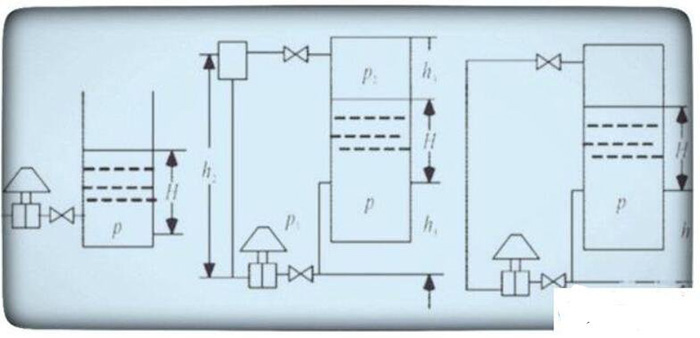

上图中是静压差液位计的三类零点迁移，从左到右分别是无迁移、负迁移、正迁移。
假如一个储水箱的液位高度为0-100mm，当液位高度为零时差压为0，当液位高度为100mm时差压9.8kpa。因此，假如安装位置与取压点是水平位置，那就是无迁移，差压变送器设置量程时为0～9.8kpa。
要是静压差液位计安装位置与取压点未在同一水平位置，计算出的压差小于零为负迁移，差压大于零为正迁移。
当算出的差压小于零时，△P＝ρgH-△hρog＝9.8-△hρog＜0。当液位高度为零时输出信号低于4mA，当液位高度为100mm时输出信号低于20mA。因此将静压差液位计进行负迁移，就能恢复4-20mA的标准信号输出。此时静压差液位计的量程下限不在是0而是-△hρog，量程上限9.8-△hρog，即静压差液位计的测量范围设置为-△hρog~9.8-△hρog。
当算出压差压大于零时，△P＝ρgH+△hρog＝9.8+△hρog＞0。当液位高度为零时输出信号高于4mA，当液位高度为100mm时输出信号高于20mA。因此静压差液位计进行正迁移，就能恢复4-20mA的标准信号输出。此时静压差液位计的量程下限不是0而是△hρog，量程上限是△P＝9.8+△hρog，即静压差液位计的测量范围设置为△hρog~9.8+△hρog。
静压差液位计在进行正负迁移时，只改变上下限数值，其量程是不变动的。由上述可知，若静压差液位计需要进行正迁移而没有进行，造成输出信号偏高，若静压差液位计需要进行负迁移而没有进行，造成输出信号偏低。
