差压变送器的如何正确使用及注意事项

30.cc娱乐差压变送器是一种在工业生产中使用非常广泛的仪表之一，通过其测量的物理参数也很多，诸如压力，液位，流量都可以通过其获时，对于工业生产中有着重要的意义。

差压变送器30.cc娱乐在工业生产中应用很广泛，用来测量工业流量效果十分显著。通常与孔板流量计，V锥流量计，弯管流量计，威力巴流量计，阿牛巴（均束管）流量计等进行配套使用。

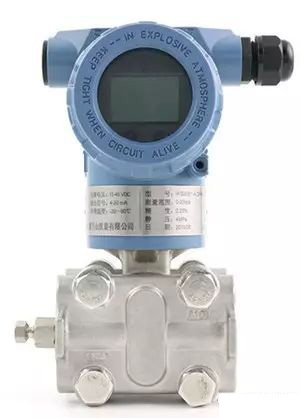

30.cc娱乐差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压（压力）、流量、液位等工艺参数转换成统一的标准信号（如DC 4mA～20mA电流），作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

差压变送器接线步骤

1.拆下电子外壳。

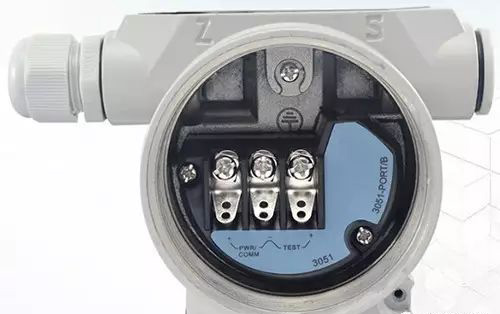

30.cc娱乐2.将正*导线接到“PWR/COMN”接线端子上，负*导线接到“-”接线端子上。注意不得将带电信号线与测试端子（Test）相连，因通电将损坏测试线路中的测试二*管。应使用屏蔽的双绞线以获得*佳的测量效果，为了保证正确通讯，应使用24AWG或更高的电缆线。

30.cc娱乐3.用导管塞将变送器壳体上未使用的导管接口密封。

4.重新拧上表盖。

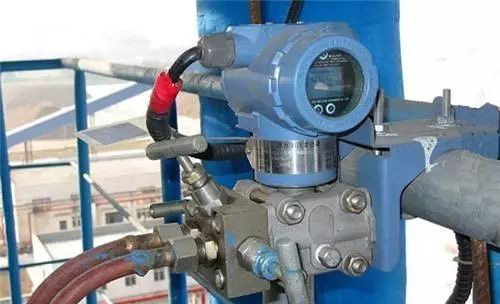

差压变送器的安装要求

30.cc娱乐差压变送器的安装图可详见：“压力变送器安装示意图与说明”

30.cc娱乐1.差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况：

30.cc娱乐a.防止变送器与腐蚀性或过热的被测介质直接接触；

b.防止渣滓在引压管内沉积，堵塞；

c.正负压两侧引压管的长度应尽量相同；

30.cc娱乐d.正负压两侧引压管内的液柱压头应保持平衡；

e.引压管安装在温度梯度和温度波动*小的地方。

30.cc娱乐2.测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中；

3.测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体容易流入管道中；

30.cc娱乐4.测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。

30.cc娱乐应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的*限温度。

投运和零点校验

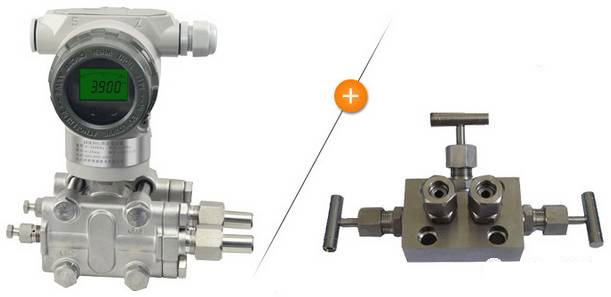

30.cc娱乐1.一体化三阀组与差压变送器投入运行时的操作程序：

30.cc娱乐*先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉，关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。

30.cc娱乐2.差压变送器零点在线校验操作程序：

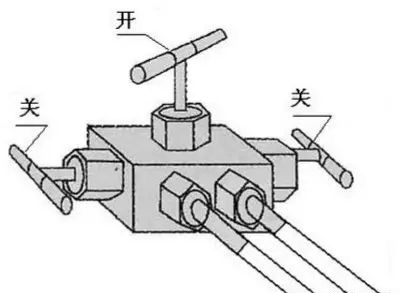

先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。

30.cc娱乐3.差压变送器调零注意事项：

30.cc娱乐①零位调整螺钉和量程调整螺钉切勿搞错。安装现场切勿进行差压变送器的量程调整；

②差压变送器调零时正负压室及两侧引压管温度必须相同，如果两侧有温差则调整的零点会**间产生漂移；

③若在现场用变送器进行正、负迁移补偿，则应在投运运状态下做零位调整。若迁移量过大，则不能再差压变送器上进行迁移补偿。

日常使用中的注意事项

1.切勿用高于36V电压加到变送器上，导致变送器损坏；

2.切勿用硬物碰触膜片，导致隔离膜片损坏；

3.被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；

4.在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的*限温度，高于变送器使用的*限温度必须使用散热装置；

5.测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器；

6.在压力传输过程中，应注意以下几点：

30.cc娱乐a.变送器与散热管连接处，切勿漏气；

b.开始使用前，如果阀门是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击传感器膜片，从而损坏传感器膜片；

c.管路中必须保持畅通，管道中的沉积物会弹出，并损坏传感器膜片。

总结

差压变送器在使用过程中，一定要严格按照要求进行安装、接线、调零、调量程，按正确的方式进行投运，只有这样，才能实现测量的准确可靠。
