差压变送器的校准的方法

本办法适用于本公司生产现场运行中、简单修理后及新购进的差压变送器的校准。

01 技术要求

1、基本误差：变送器的基本误差应不超过其准确等级的要求，不同型号、不同厂家的变送器根据本公司应用范围一般为：0.25、0.5、1.0三种。

2、供电电压：24VDC，两线制。

02 校准及配套设备

30.cc娱乐1、选用的标准及配套设备所组成的校准装置，其测量总不确定度不应大于被校变送器基本误差的1/5~1/3。

2、电流表（C36或C31）

3、电阻箱（ZX25a）

30.cc娱乐4、兆欧表（500V，1.5级）

5、精密数字压力表（用于微、低压（≤100kpa）测量）

30.cc娱乐6、精密压力表（用于中、高压（≥100 kpa）测量）

30.cc娱乐7、活塞压力计（中、高压输入工具）

8、手操压力泵（微低输入工具）

9、电源箱24V，DC。

03 校准条件

30.cc娱乐1、环境温度20±10℃，相对湿度≤85%。

2、温度变送器所处环境应无影响输出稳定的机械振动及强磁场等。

3、测量上限≤100kpa的变送器，传压介质为空气。测量上限≥100kpa的变送器，传压介质为液气，使用介质为氧气的变送器应使用油水分离装置。

04 校准程序

1、外观检查：变送器铭*完整清晰，应注明产品名称、型号、规格等技术指标。其零部件应完整无损，紧固件不得有松动机损现象。可松动部分灵活可靠。使用中和维修后的变送器不允许有影响使用和计量性能的缺陷。

30.cc娱乐2、密封性的检查：平衡的加压，使变送器承受压力达到测量上限后切断压力源，密封15分钟，在*后5分钟通过压力表观察，其压力值下降不得超过测量上限的2%。

3、基本误差的校准

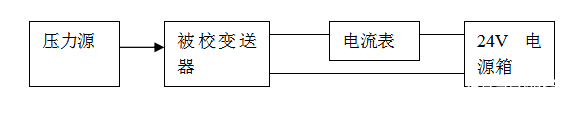

30.cc娱乐（1）按说明书正确接线（这里只出系统框图）

（2）新购进仪表除制造厂另有规定外，一般需通电预热15分钟。

（3）校准点不少于5点，并且均匀分布在整个测量范围内。

30.cc娱乐（4）平衡输入压力信号至各校准点，记录检查各点值是否符合要求。如果零点、量程值有误差，需进行零点、量程调整至合格。然后反复加减压力信号1至3个周期，并记录其误差。

4、绝缘电阻的校准

30.cc娱乐（1）绝缘电阻：在环境温度为（15～35）℃、相对湿度（45～75）%、大气压力（86～106）KPa条件下，各端子与外壳之间绝缘电阻不小于20MΩ。

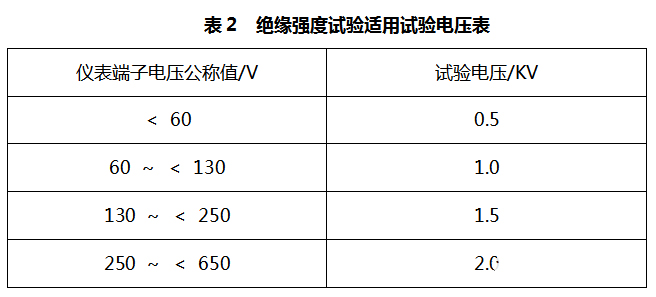

（2）绝缘强度：试验环境条件同*（1）条，其各端子之间及与外壳之间施加表2所规定的试验电压，保持1min，不出现击穿或飞弧现象。

（3）采用（45～55）Hz的交流电压，试验电压按表2规定。试验应在规定的接线端子之间进行。仪表电源开关处于接通位置，各路输入端子间、输出端子间、电源端子间分别短接。采用额定直流电压500V的绝缘电阻表按下述之间端子进行检定，检定结果应满足绝缘电阻的规定。

输入端子—外壳

输出端子—外壳

电源端子—外壳

注：电源端子指交流电源端子

05 校准结果的处理

30.cc娱乐1、按照本规程的规定和要求合格的压力变送器，签发检定**，对于用于贸易结算的在能改变设置的部位加以封印或者密码；不合格的签发检定结果通知书，并注明不合格项目。

2、差压变送器的校准参照此办法。
